Van bướm gang điều khiển điện là gì?

Van bướm gang điều khiển điện là sự kết hợp giữa:

• Van bướm thân gang: thực hiện nhiệm vụ đóng, mở hoặc điều tiết dòng lưu chất.
• Bộ truyền động điện – Electric Actuator: tạo mô-men xoắn để xoay đĩa van.
• Bộ điều khiển/tín hiệu: nhận lệnh từ công tắc, tủ điện, PLC hoặc hệ thống tự động hóa tùy cấu hình.

Khi cấp tín hiệu điều khiển, động cơ điện bên trong actuator tạo chuyển động quay. Thông qua hệ thống bánh răng truyền động, mô-men được truyền xuống trục van để xoay đĩa van khoảng 90°, đưa van về trạng thái mở hoặc đóng.

Một số actuator còn có khả năng nhận tín hiệu điều khiển như 4–20 mA hoặc các tín hiệu tương tự để phục vụ điều tiết vị trí van. Các dòng actuator khác có thể tích hợp công tắc hành trình, hiển thị vị trí và cơ cấu vận hành bằng tay khi cần thiết.

Tên gọi khác thường gặp

Trên thị trường, sản phẩm có thể được gọi bằng nhiều tên:

• Van bướm gang điều khiển điện
• Van bướm gang điện
• Van bướm điện thân gang
• Van bướm điều khiển bằng điện
• Van bướm motor điện
• Van bướm gang wafer điều khiển điện
• Electric Butterfly Valve
• Electric Actuated Butterfly Valve
• Motorized Butterfly Valve

Về bản chất, các tên gọi trên đều hướng đến dòng van bướm được vận hành bằng bộ truyền động điện.

Cấu tạo van bướm gang điều khiển điện

Một bộ van hoàn chỉnh thường gồm hai cụm chính: thân van bướm và bộ điều khiển điện.

Thân van

Thân van là bộ phận bao quanh và định vị các chi tiết bên trong. Với dòng van bướm gang, thân thường được chế tạo từ gang xám hoặc gang cầu tùy thiết kế và cấp độ làm việc.

Các bộ phận quan trọng gồm:

Thân van

Thân gang có nhiệm vụ chịu áp lực của đường ống và giữ các bộ phận bên trong.

Tùy thiết kế, van có thể sử dụng:

• Gang xám
• Gang cầu
• Gang dẻo
• Các vật liệu đặc biệt khác đối với môi trường yêu cầu cao

Một số dòng van công nghiệp sử dụng thân Cast Iron ASTM A126 Class B, kết hợp với đĩa gang cầu và gioăng EPDM. Đây là cấu hình được sử dụng cho các ứng dụng nước và HVAC.

Đĩa van

Đĩa van là bộ phận trực tiếp xoay trong dòng chảy.

Khi đĩa nằm gần song song với hướng dòng chảy, tiết diện lưu thông lớn và van ở trạng thái mở.

Khi đĩa xoay gần 90°, đĩa chắn ngang dòng chảy và van đóng.

Vật liệu đĩa có thể là:

• Gang cầu
• Inox 304
• Inox 316
• Thép không gỉ
• Vật liệu phủ chống ăn mòn

Một số cấu hình thương mại sử dụng đĩa inox + gioăng EPDM + thân gang, phù hợp với nhiều hệ thống nước và lưu chất thông dụng.

Trục van

Trục truyền chuyển động từ actuator xuống đĩa van.

Vật liệu thường gặp:

• Inox 304
• Inox 316
• Thép không gỉ
• Vật liệu chịu ăn mòn khác

Gioăng làm kín

Gioăng giúp hạn chế rò rỉ khi van đóng.

Các loại vật liệu thường gặp:

• EPDM
• NBR
• PTFE
• Viton/FKM

Việc lựa chọn gioăng phải dựa trên nhiệt độ, áp suất và tính chất hóa học của lưu chất, không nên chỉ lựa chọn theo giá thành.

Bộ điều khiển điện của van bướm gồm những gì?

Actuator điện là thành phần biến tín hiệu điện thành chuyển động cơ học.

Một bộ actuator thông thường có:

• Motor điện
• Bộ bánh răng giảm tốc
• Công tắc hành trình
• Bộ giới hạn mô-men
• Trục truyền động
• Bộ hiển thị vị trí
• Tay quay cơ học tùy model
• Vỏ bảo vệ
• Bo mạch điều khiển tùy phiên bản

Khi nhận lệnh, motor quay và thông qua hệ thống bánh răng tạo ra mô-men đủ lớn để xoay đĩa van.

Một số actuator thương mại có thể cung cấp các tùy chọn điện áp như 24V DC, 110V AC, 220V AC hoặc 380V AC, tùy model và nhà sản xuất.

Nguyên lý hoạt động của van bướm gang điều khiển điện

Nguyên lý hoạt động tương đối đơn giản.

Trạng thái mở

Khi hệ thống gửi lệnh OPEN, actuator được cấp điện và motor bắt đầu quay.

Chuyển động được truyền qua hộp bánh răng tới trục van.

Trục xoay đĩa van về vị trí mở.

Khi đạt tới vị trí cài đặt, công tắc hành trình ngắt motor.

Trạng thái đóng

Khi nhận lệnh CLOSE, motor quay theo chiều ngược lại.

Đĩa van xoay về vị trí đóng.

Khi đạt đến giới hạn đóng, công tắc hành trình tác động và dừng motor.

Cơ chế sử dụng công tắc hành trình để dừng động cơ tại các vị trí mở/đóng là cấu hình phổ biến trên actuator điện.

Điều khiển từ xa

Van có thể được điều khiển từ:

• Tủ điện
• Nút nhấn
• PLC
• Hệ thống BMS
• Hệ thống SCADA
• Bộ điều khiển tự động
• Tín hiệu điều khiển analog tùy actuator

Đây là ưu điểm quan trọng so với van bướm tay gạt hoặc tay quay truyền thống.

Thông số kỹ thuật van bướm gang điều khiển điện

Thông số thực tế phụ thuộc vào từng model, hãng sản xuất và cấu hình actuator. Không nên áp dụng một bảng thông số duy nhất cho mọi sản phẩm.

Thông số	Giá trị tham khảo
Tên sản phẩm	Van bướm gang điều khiển điện
Kiểu van	Butterfly Valve
Kiểu vận hành	Điều khiển điện
Kích thước	DN50 – DN500 hoặc lớn hơn
Vật liệu thân	Gang / gang cầu
Vật liệu đĩa	Gang cầu / inox
Vật liệu trục	Inox 304 / inox 316
Gioăng	EPDM / NBR / PTFE / FKM tùy model
Kiểu kết nối	Wafer / Lug / Mặt bích
Tiêu chuẩn mặt bích	DIN / JIS / ANSI / BS tùy cấu hình
Áp suất	PN10 / PN16 / PN25 tùy model
Điện áp	24V / 220V / 380V tùy actuator
Góc xoay	Khoảng 90°
Kiểu điều khiển	ON/OFF hoặc tuyến tính tùy actuator
Tín hiệu	Có thể có 4–20 mA tùy model
Môi trường	Nước, khí, dầu và lưu chất phù hợp vật liệu
Nhiệt độ	Phụ thuộc gioăng và cấu hình van
Bảo vệ actuator	IP tùy model

Các cấu hình thương mại hiện có cho thấy van bướm điện thân gang có thể được cung cấp với nhiều kích thước, áp suất, kiểu kết nối và điện áp khác nhau; vì vậy cần kiểm tra datasheet chính xác của model trước khi chốt đơn hàng.

Van bướm gang điều khiển điện có những kiểu kết nối nào?

Van bướm điện dạng Wafer

Đây là kiểu rất phổ biến.

Van được đặt giữa hai mặt bích của đường ống và siết bằng hệ thống bu lông.

Ưu điểm

• Kết cấu gọn
• Trọng lượng thấp hơn nhiều loại van mặt bích
• Tiết kiệm không gian
• Giá thành tương đối cạnh tranh
• Dễ sử dụng cho đường ống lớn

Van bướm wafer thân gang điều khiển điện là cấu hình được sử dụng rộng rãi cho các ứng dụng nước, HVAC và xử lý chất lỏng.

Van bướm điện dạng Lug

Van Lug có các tai bắt bulông riêng trên thân.

Ưu điểm của thiết kế này là khả năng định vị chắc chắn và thuận tiện trong một số hệ thống đường ống cần cấu hình lắp đặt đặc thù.

Tuy nhiên, cần kiểm tra chính xác:

• Kích thước mặt bích
• Khoảng cách lỗ
• Tiêu chuẩn đường ống
• Chiều dài van
• Áp suất làm việc

trước khi lắp đặt.

Van bướm gang điều khiển điện mặt bích

Van mặt bích được thiết kế với mặt bích tích hợp trên thân van.

Kiểu kết nối này thường được ưu tiên khi hệ thống yêu cầu kết nối chắc chắn hoặc đường ống đã sử dụng mặt bích đồng bộ.

Ưu điểm:

• Liên kết chắc chắn
• Dễ tháo lắp
• Có thể sử dụng cho nhiều đường ống công nghiệp
• Phù hợp với nhiều tiêu chuẩn đường ống

Phân loại actuator điện dùng cho van bướm

Không phải actuator nào cũng giống nhau.

Actuator điện ON/OFF

Đây là loại phổ biến nhất.

Chức năng chính:

Đóng hoàn toàn ↔ Mở hoàn toàn

Phù hợp với hệ thống chỉ cần điều khiển van ở hai trạng thái.

Ví dụ:

• Đóng/mở đường cấp nước
• Đóng/mở đường HVAC
• Điều khiển hệ thống bơm
• Hệ thống xử lý nước

Actuator điện điều tiết

Loại actuator này cho phép điều khiển vị trí van trong khoảng đóng – mở.

Ví dụ:

• 20%
• 40%
• 60%
• 80%
• 100%

Tùy bộ điều khiển, actuator có thể nhận tín hiệu 4–20 mA hoặc tín hiệu điều khiển tương ứng.

Loại này phù hợp khi hệ thống cần kiểm soát lưu lượng thay vì chỉ đóng hoặc mở. Một số nhà sản xuất phân biệt rõ actuator ON/OFF và actuator điều tiết/modulating trong cùng dòng van bướm điện.

Ưu điểm của van bướm gang điều khiển điện

Tự động hóa đóng mở

• Không cần công nhân trực tiếp xoay tay gạt hoặc tay quay.
• Van có thể được điều khiển từ tủ điện hoặc hệ thống tự động hóa.

Điều khiển từ xa

Đặc biệt hữu ích khi van được lắp ở:

• Vị trí cao
• Khu vực khó tiếp cận
• Phòng kỹ thuật
• Nhà máy
• Khu vực có nhiều van

Thiết kế nhỏ gọn

So với một số loại van công nghiệp khác có cùng kích thước đường ống, van bướm có kết cấu tương đối gọn.

Tiết kiệm không gian

Đây là lợi thế lớn khi hệ thống sử dụng đường ống DN lớn.

Tổn thất áp suất tương đối thấp

Khi van mở hoàn toàn, đĩa van nằm gần song song với dòng chảy nên cản trở dòng chảy tương đối thấp.

Dễ tích hợp hệ thống điều khiển

Van có thể được kết hợp với:

• PLC
• BMS
• SCADA
• Tủ điều khiển
• Cảm biến
• Hệ thống giám sát

Nhược điểm cần biết trước khi sử dụng

Mặc dù có nhiều ưu điểm, van bướm gang điều khiển điện không phải lựa chọn tối ưu cho mọi môi trường.

Thứ nhất: cần nguồn điện

Khi mất điện, khả năng đóng/mở van phụ thuộc vào thiết kế actuator và tùy chọn dự phòng.

Thứ hai: cần lựa chọn actuator đúng mô-men

Nếu actuator có mô-men quá thấp, van có thể không vận hành ổn định.

Ngược lại, lựa chọn actuator quá lớn cũng làm tăng chi phí không cần thiết.

Thứ ba: nhiệt độ phụ thuộc vật liệu gioăng

Không thể chọn van chỉ dựa trên vật liệu thân.

Gioăng mới là một trong những yếu tố quan trọng quyết định khả năng làm việc với nhiệt độ và hóa chất.

Thứ tư: không phải van bướm nào cũng phù hợp với điều tiết

Nếu hệ thống yêu cầu điều tiết chính xác, cần chọn van và actuator có cấu hình modulating phù hợp thay vì actuator ON/OFF.

Van bướm gang điều khiển điện dùng cho môi trường nào?

Dòng van này thường được ứng dụng trong nhiều hệ thống.

Hệ thống cấp nước

Ứng dụng:

• Nhà máy nước
• Trạm bơm
• Hệ thống cấp nước tòa nhà
• Đường ống nước công nghiệp

Hệ thống xử lý nước

Ứng dụng trong:

• Nước sạch
• Nước thải
• Xử lý nước công nghiệp
• Hệ thống lọc

Hệ thống HVAC

Van bướm điện được sử dụng để đóng/mở hoặc điều tiết dòng nước trong:

• Chiller
• Cooling Tower
• AHU
• FCU
• Hệ thống nước lạnh
• Hệ thống nước giải nhiệt

Một số dòng van bướm điện thân gang được nhà sản xuất chỉ định cho nước nóng, nước lạnh và hệ thống HVAC.

Nhà máy sản xuất

Có thể sử dụng trong các hệ thống:

• Nước sản xuất
• Khí
• Dầu
• Chất lỏng công nghiệp phù hợp
• Hệ thống tuần hoàn

Tuy nhiên, với hóa chất hoặc lưu chất có tính ăn mòn cao, cần kiểm tra riêng vật liệu thân, đĩa, trục và gioăng trước khi lựa chọn.

Van bướm gang điện có dùng cho hơi nóng không?

Đây là câu hỏi cần đặc biệt lưu ý.

Không nên mặc định mọi van bướm gang điều khiển điện đều dùng được cho hơi nóng.

Khả năng làm việc với hơi phụ thuộc vào:

• Thiết kế van
• Gioăng
• Vật liệu đĩa
• Vật liệu trục
• Nhiệt độ
• Áp suất
• Loại hơi
• Cấu hình actuator

Ví dụ, có những dòng van bướm điện được thiết kế chủ yếu cho nước nóng, nước lạnh và glycol, đồng thời nhà sản xuất ghi rõ không dành cho ứng dụng hơi.

Do đó, nếu hệ thống sử dụng hơi nước, cần lựa chọn model được nhà sản xuất xác nhận phù hợp thay vì chỉ dựa vào thông số nhiệt độ quảng cáo.

Cách lựa chọn van bướm gang điều khiển điện đúng kỹ thuật

Đây là phần quan trọng nhất khi đặt mua.

Bước 1: Xác định kích thước đường ống

Ví dụ:

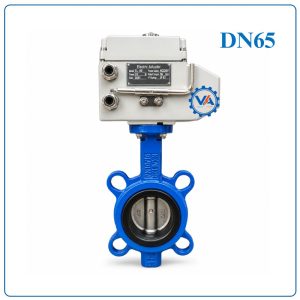

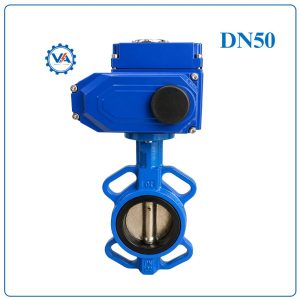

• DN50
• DN65

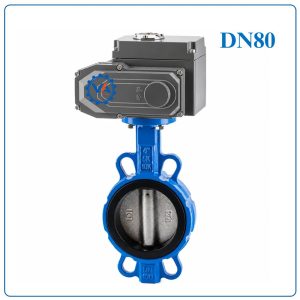

• DN80

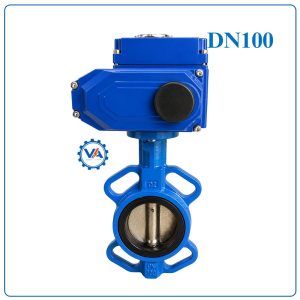

• DN100

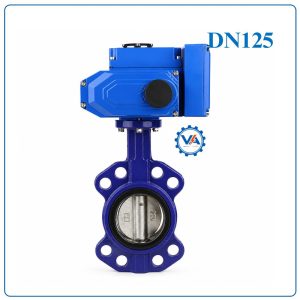

• DN125

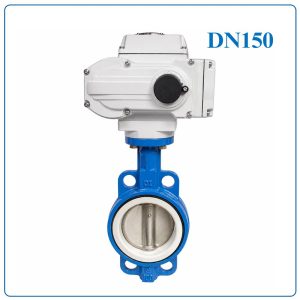

• DN150

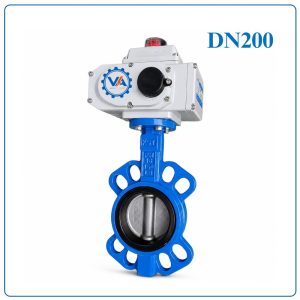

• DN200

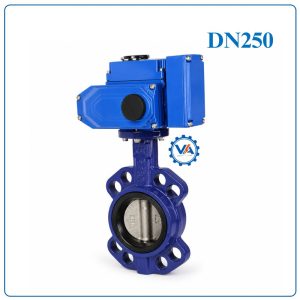

• DN250
• DN300
• DN400
• DN500

Không nên chọn van chỉ dựa vào đường kính danh nghĩa mà cần kiểm tra cả tiêu chuẩn kết nối.

Bước 2: Xác định áp suất làm việc

Các cấp thường gặp:

• PN10
• PN16
• PN25

Cần phân biệt:

PN của van không đồng nghĩa với áp suất thực tế mà van luôn được phép vận hành ở mọi nhiệt độ.

Khi nhiệt độ tăng, khả năng chịu áp có thể thay đổi tùy vật liệu và thiết kế.

Bước 3: Xác định loại lưu chất

Đây là yếu tố bắt buộc.

Cần biết van dùng cho:

• Nước
• Nước lạnh
• Nước nóng
• Khí
• Dầu
• Hóa chất
• Nước thải
• Hơi

Sau đó lựa chọn vật liệu gioăng và đĩa phù hợp.

Bước 4: Xác định nhiệt độ

Ví dụ:

• Nhiệt độ thường
• 60°C
• 80°C
• 100°C
• 120°C
• Cao hơn nữa

Không được lấy nhiệt độ của một model rồi áp dụng cho toàn bộ dòng van.

Bước 5: Chọn điện áp actuator

Các lựa chọn phổ biến có thể gồm:

• 24V DC
• 24V AC
• 110V AC
• 220V AC
• 380V AC

Điện áp phải phù hợp với nguồn điện thực tế của hệ thống.

Bước 6: Xác định ON/OFF hay điều tiết

Nếu chỉ cần:

Mở → Đóng

hãy chọn actuator ON/OFF.

Nếu cần:

Mở 20% → 40% → 60% → 80% → 100%

thì nên sử dụng actuator điều tiết phù hợp.

Bước 7: Tính mô-men actuator

Không nên chọn actuator chỉ theo DN.

Mô-men yêu cầu còn phụ thuộc vào:

• Áp suất
• Vật liệu gioăng
• Ma sát
• Lưu chất
• Nhiệt độ
• Kiểu van
• Điều kiện vận hành

Do đó, actuator phải được lựa chọn dựa trên torque requirement của chính van.

So sánh van bướm gang điều khiển điện và van bướm khí nén

Tiêu chí	Điều khiển điện	Điều khiển khí nén
Nguồn vận hành	Điện	Khí nén
Cần máy nén khí	Không	Có
Điều khiển từ xa	Có	Có
Lắp đặt	Tương đối đơn giản	Cần hệ thống khí
Tốc độ đóng mở	Tùy actuator	Thường nhanh
Điều tiết	Có, nếu actuator phù hợp	Có
Chi phí hệ thống	Phù hợp hệ thống điện	Có thể tăng do hệ thống khí
Bảo trì	Motor, bánh răng, điện	Xylanh, van khí, khí nén
Ứng dụng	Nước, HVAC, xử lý nước…	Nhà máy có sẵn khí nén

Khi nào nên chọn van điện?

Van điện thường phù hợp khi:

• Công trình đã có hệ thống điện điều khiển
• Không có hệ thống khí nén
• Cần điều khiển từ xa
• Không yêu cầu tốc độ đóng mở quá nhanh

Khi nào nên chọn van khí nén?

Khí nén thường được cân nhắc khi:

• Nhà máy đã có hệ thống khí nén
• Cần đóng mở nhanh
• Môi trường vận hành phù hợp với thiết bị khí nén

So sánh van bướm gang điện và van bi điện

Tiêu chí	Van bướm điện	Van bi điện
Kích thước lớn	Rất phù hợp	Chi phí tăng
Kết cấu	Gọn	Cồng kềnh hơn ở một số kích thước
Trọng lượng	Thường nhẹ	Có thể nặng
Đường ống DN lớn	Phù hợp	Ít kinh tế hơn
Đóng/mở	Tốt	Tốt
Điều tiết	Có thể	Tùy loại
Không gian lắp đặt	Nhỏ	Lớn hơn tùy model
Chi phí DN lớn	Thường cạnh tranh	Có thể cao

Với đường ống lớn, van bướm thường là phương án đáng cân nhắc nhờ thiết kế gọn và trọng lượng tương đối thấp.

Hướng dẫn lắp đặt van bướm gang điều khiển điện

Để van vận hành ổn định, cần thực hiện đúng quy trình.

Bước 1: Kiểm tra đường ống

Đảm bảo:

• Đường ống đồng tâm
• Hai mặt bích song song
• Không có vật thể lạ
• Khoảng cách lắp đặt phù hợp

Bước 2: Kiểm tra van

Kiểm tra:

• Model
• DN
• PN
• Gioăng
• Hướng lắp
• Actuator
• Điện áp

Bước 3: Đặt van vào vị trí

Với van wafer, đặt van đúng tâm giữa hai mặt bích.

Không dùng lực kéo hai mặt bích ép vào van nếu khoảng cách không đúng thiết kế.

Bước 4: Siết bulông

Siết đều các bulông theo thứ tự phù hợp để tránh lệch thân van.

Bước 5: Đấu điện

Đấu dây theo đúng sơ đồ của actuator.

Không tự ý đấu dây theo kinh nghiệm nếu chưa xác định chính xác model.

Bước 6: Chạy thử

Thực hiện:

• Đóng thử
• Mở thử
• Kiểm tra chiều quay
• Kiểm tra giới hạn hành trình
• Kiểm tra tín hiệu
• Kiểm tra rò rỉ

Những lỗi thường gặp khi sử dụng van bướm điện

Lỗi 1: Chọn sai điện áp

Ví dụ hệ thống sử dụng 220V nhưng actuator lại là 24V DC.

Đây là lỗi có thể làm thiết bị không hoạt động hoặc gây hư hỏng.

Lỗi 2: Chọn actuator thiếu mô-men

Van đóng mở không hết hành trình hoặc motor thường xuyên quá tải.

Lỗi 3: Chọn sai gioăng

Gioăng EPDM không phải lựa chọn tối ưu cho mọi loại hóa chất và lưu chất.

Lỗi 4: Không kiểm tra tiêu chuẩn mặt bích

Van DN100 chưa chắc lắp vừa mọi đường ống DN100 nếu tiêu chuẩn mặt bích khác nhau.

Lỗi 5: Dùng actuator ON/OFF cho yêu cầu điều tiết chính xác

Nếu hệ thống cần kiểm soát lưu lượng liên tục, phải chọn cấu hình actuator điều tiết tương ứng.

Lỗi 6: Không có phương án khi mất điện

Đối với các hệ thống quan trọng, cần xác định trước trạng thái van khi mất nguồn và xem actuator có cần fail-safe/battery backup/manual override hay không.

Bảo dưỡng van bướm gang điều khiển điện

Van bướm điện không yêu cầu bảo dưỡng quá phức tạp nếu được lựa chọn và lắp đặt đúng.

Định kỳ nên kiểm tra:

Đối với phần van

• Rò rỉ tại thân
• Rò rỉ tại trục
• Tình trạng gioăng
• Tình trạng đĩa
• Bulông
• Mặt bích

Đối với actuator

• Nguồn điện
• Dây dẫn
• Công tắc hành trình
• Motor
• Bánh răng
• Tín hiệu điều khiển
• Tình trạng vỏ bảo vệ

Đặc biệt

Không để nước xâm nhập vào actuator.

Cấp bảo vệ IP phải phù hợp với môi trường lắp đặt.

Van bướm gang điều khiển điện giá bao nhiêu?

Giá van bướm gang điều khiển điện không có một mức cố định.

Giá phụ thuộc vào:

• DN
• PN
• Vật liệu thân
• Vật liệu đĩa
• Vật liệu gioăng
• Kiểu Wafer/Lug/Mặt bích
• Điện áp
• Mô-men actuator
• ON/OFF hay điều tiết
• Thương hiệu actuator
• Xuất xứ
• Tiêu chuẩn kết nối
• Số lượng đặt hàng

Ví dụ, một van DN100 với actuator ON/OFF sẽ có cấu hình và mức giá khác đáng kể so với van DN300 sử dụng actuator điều tiết.

Không nên chọn van chỉ dựa trên giá rẻ. Với thiết bị tự động hóa, chi phí của actuator và khả năng tương thích với hệ thống điều khiển có thể quan trọng không kém thân van.

Báo giá van bướm gang điều khiển điện

Để nhận báo giá chính xác, khách hàng nên cung cấp tối thiểu:

1. Kích thước: DN bao nhiêu?
2. Áp suất: PN10, PN16 hay PN25?
3. Lưu chất: nước, khí, dầu, hóa chất…
4. Nhiệt độ: bao nhiêu °C?
5. Kiểu kết nối: Wafer, Lug hay mặt bích?
6. Điện áp: 24V, 220V hay 380V?
7. Kiểu điều khiển: ON/OFF hay tuyến tính?
8. Yêu cầu thương hiệu: nếu có.

Chỉ cần cung cấp các thông tin trên, việc lựa chọn đúng model sẽ nhanh và chính xác hơn.

Tiêu chí lựa chọn van bướm gang điện chất lượng

Một sản phẩm tốt không chỉ nằm ở thương hiệu.

Hãy kiểm tra:

Thân van

Có đúng vật liệu và tiêu chuẩn công bố không?

Đĩa

Có phù hợp với lưu chất không?

Gioăng

Có phù hợp nhiệt độ và hóa chất không?

Trục

Có đảm bảo độ bền và chống ăn mòn không?

Actuator

Có đủ mô-men không?

Điện áp

Có đúng với nguồn cấp không?

Cấp bảo vệ

Có phù hợp môi trường ngoài trời hoặc khu vực ẩm ướt không?

Tài liệu kỹ thuật

Nhà cung cấp có cung cấp:

• Catalogue
• Datasheet
• Sơ đồ đấu điện
• CO/CQ nếu yêu cầu
• Tài liệu xuất xưởng
• Chính sách bảo hành

hay không?

Tại sao van bướm gang điều khiển điện được sử dụng nhiều?

Có thể tóm tắt bằng 6 yếu tố:

Gọn → nhẹ → dễ tự động hóa → điều khiển từ xa → phù hợp DN lớn → chi phí hợp lý.

Đặc biệt trong các hệ thống đường ống nước, HVAC và xử lý nước, sự kết hợp giữa thân van bướm gang và actuator điện mang lại giải pháp tương đối đơn giản để tự động hóa đóng mở đường ống.

Các dòng van điện thương mại hiện nay được cung cấp với nhiều kích thước và cấu hình kết nối khác nhau, từ Wafer đến Lug và mặt bích, đáp ứng nhiều tiêu chuẩn đường ống.

Các câu hỏi thường gặp về van bướm gang điều khiển điện

Van bướm gang điều khiển điện là gì?

Là van bướm có thân bằng gang được vận hành bằng bộ truyền động điện thay vì tay gạt hoặc tay quay.

Van bướm điện có điều khiển từ xa được không?

Có. Tùy cấu hình actuator, van có thể kết nối với tủ điều khiển, PLC, BMS hoặc hệ thống tự động hóa.

Van bướm điện dùng điện 220V được không?

Có nhiều model sử dụng nguồn 220V AC, nhưng cần kiểm tra chính xác thông số actuator trước khi cấp nguồn. Một số dòng còn có lựa chọn 24V hoặc 380V.

Van bướm gang điện có dùng cho nước không?

Có. Đây là một trong những ứng dụng phổ biến nhất của dòng van này.

Van bướm điện có dùng cho nước nóng không?

Có thể, nhưng phải kiểm tra giới hạn nhiệt độ của toàn bộ cụm van, đặc biệt là gioăng và actuator.

Van bướm điện có dùng cho hóa chất không?

Có thể trong một số trường hợp. Tuy nhiên phải chọn vật liệu đĩa, thân, trục và gioăng theo tính chất hóa chất cụ thể.

Van bướm điện DN100 có tốt hơn van tay gạt DN100 không?

Không thể nói tuyệt đối. Nếu hệ thống cần tự động hóa và điều khiển từ xa thì van điện có lợi thế rõ rệt. Nếu chỉ cần đóng mở thủ công và không yêu cầu tự động hóa thì van tay có thể kinh tế hơn.

Van bướm điện có mất điện là đóng không?

Không nhất thiết.

Trạng thái khi mất điện phụ thuộc vào loại actuator và cấu hình hệ thống. Vì vậy cần xác định rõ yêu cầu fail-open, fail-close hoặc giữ nguyên vị trí trước khi lựa chọn.

Kết luận

Van bướm gang điều khiển điện là giải pháp phù hợp cho các hệ thống đường ống cần tự động hóa đóng mở hoặc điều khiển dòng chảy. Sản phẩm đặc biệt có lợi thế trong hệ thống cấp nước, xử lý nước, HVAC, nhà máy công nghiệp và các hệ thống đường ống DN lớn.
