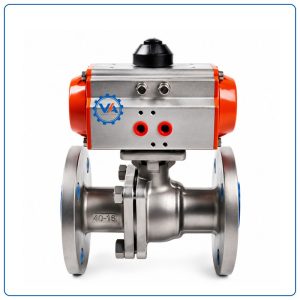

Van bi inox điều khiển khí nén là gì?

Van bi inox điều khiển khí nén (Pneumatic Stainless Steel Ball Valve) là loại van bi được chế tạo từ inox 304 hoặc inox 316, kết hợp với bộ truyền động khí nén (Pneumatic Actuator) để điều khiển đóng hoặc mở dòng chảy của lưu chất.

Khác với van bi tay gạt hoặc tay quay, van hoạt động hoàn toàn tự động nhờ nguồn khí nén. Khi khí nén được cấp vào bộ truyền động, piston bên trong sẽ tạo mô-men xoắn làm quay trục van 90°, đưa viên bi về trạng thái mở hoặc đóng.

Nhờ khả năng tự động hóa, thiết bị được sử dụng phổ biến trong các hệ thống cần vận hành liên tục, điều khiển từ xa hoặc lắp đặt tại những vị trí khó thao tác bằng tay.

Cấu tạo van bi inox điều khiển khí nén

Một bộ van hoàn chỉnh gồm hai phần chính: van bi inox và bộ truyền động khí nén.

1. Thân van bi inox

Thân van là bộ phận tiếp xúc trực tiếp với môi chất.

Vật liệu chế tạo phổ biến:

• Inox SUS201
• Inox SUS304
• Inox SUS316
• Inox CF8
• Inox CF8M

Thân van có thể được chế tạo theo các dạng:

• 1 mảnh (1PC)
• 2 mảnh (2PC)
• 3 mảnh (3PC)

Trong đó, van 3PC được đánh giá cao vì dễ tháo rời để vệ sinh và bảo trì.

2. Bi van (Ball)

Bi van là bộ phận chính điều tiết dòng chảy.

Đặc điểm:

• Gia công bằng inox.
• Đánh bóng bề mặt.
• Có lỗ xuyên tâm.
• Góc quay 90°.

Khi lỗ bi song song với đường ống, lưu chất đi qua. Khi quay vuông góc, dòng chảy bị chặn hoàn toàn.

3. Gioăng làm kín

Gioăng giúp ngăn rò rỉ lưu chất.

Các vật liệu phổ biến:

• PTFE (Teflon)
• RPTFE
• Viton
• EPDM
• NBR

Việc lựa chọn gioăng phù hợp phụ thuộc vào nhiệt độ và tính chất của môi chất.

4. Trục van

Trục truyền mô-men xoắn từ bộ truyền động đến bi van.

Được chế tạo bằng inox có độ cứng cao, chống mài mòn và chịu lực tốt.

5. Bộ truyền động khí nén

Đây là bộ phận tạo lực để đóng mở van.

Cấu tạo gồm:

• Xi lanh khí nén.
• Piston.
• Thanh răng.
• Bánh răng.
• Lò xo (đối với loại tác động đơn).
• Vỏ hợp kim nhôm hoặc inox.

6. Phụ kiện điều khiển

Để nâng cao khả năng tự động hóa, van có thể được trang bị thêm:

• Van điện từ.
• Bộ giới hạn hành trình.
• Bộ định vị Positioner.
• Bộ lọc điều áp FRL.
• Đồng hồ hiển thị trạng thái.
• Công tắc hành trình.

Nguyên lý hoạt động

Van bi inox điều khiển khí nén hoạt động dựa trên áp lực khí nén.

Quy trình vận hành:

1. Bộ điều khiển cấp khí nén vào actuator.
2. Piston bên trong dịch chuyển.
3. Thanh răng kéo bánh răng.
4. Trục van quay 90°.
5. Bi van xoay theo trục.
6. Lỗ xuyên tâm của bi thẳng hàng hoặc vuông góc với đường ống để mở hoặc đóng dòng chảy.

Van tác động đơn (Single Acting)

• Sử dụng lò xo hồi.
• Khi cấp khí, van mở hoặc đóng.
• Khi mất khí, lò xo đưa van trở về trạng thái ban đầu.

Van tác động kép (Double Acting)

• Không có lò xo.
• Khí nén được cấp cho cả hai chiều đóng và mở.
• Phù hợp với hệ thống vận hành liên tục.

Thông số kỹ thuật

Thông số	Giá trị
Kiểu van	Van bi inox
Điều khiển	Khí nén
Kích cỡ	DN8 – DN300
Áp suất làm việc	PN10, PN16, PN25, PN40
Áp suất khí nén	3 – 8 Bar
Nhiệt độ	-20°C đến 220°C (tùy gioăng)
Vật liệu thân	SUS304, SUS316
Vật liệu bi	Inox
Gioăng	PTFE, RPTFE, Viton, EPDM
Kiểu kết nối	Ren, Mặt bích, Hàn
Góc quay	90°
Tiêu chuẩn mặt bích	JIS, DIN, ANSI, BS
Môi chất	Nước, hơi, khí, dầu, hóa chất, thực phẩm

Phân loại van bi inox điều khiển khí nén chi tiết

Van bi inox điều khiển khí nén được sản xuất với nhiều kiểu dáng, vật liệu và phương thức vận hành khác nhau nhằm đáp ứng đa dạng yêu cầu của từng hệ thống đường ống. Việc phân loại đúng sẽ giúp người dùng lựa chọn sản phẩm phù hợp, tối ưu hiệu quả sử dụng và tiết kiệm chi phí đầu tư.

Phân loại theo kiểu tác động của bộ truyền động khí nén

Đây là cách phân loại phổ biến nhất trên thị trường.

Van bi inox điều khiển khí nén tác động đơn (Single Acting)

Van tác động đơn sử dụng lò xo hồi (Spring Return) để đưa van trở về trạng thái ban đầu khi mất nguồn khí nén.

Nguyên lý hoạt động

• Khi cấp khí nén, piston di chuyển làm quay trục van 90° để mở hoặc đóng van.
• Khi ngừng cấp khí hoặc xảy ra sự cố mất khí, lực đàn hồi của lò xo sẽ tự động đưa van về trạng thái ban đầu (thường mở hoặc thường đóng tùy thiết kế).

Ưu điểm

• Đảm bảo an toàn khi mất khí nén.
• Phù hợp với các hệ thống yêu cầu trạng thái mặc định.
• Hạn chế rủi ro trong các dây chuyền hóa chất hoặc PCCC.
• Thời gian phản hồi nhanh.

Nhược điểm

• Giá thành cao hơn loại tác động kép.
• Mô-men xoắn nhỏ hơn do một phần lực dùng để nén lò xo.

Ứng dụng

• Hệ thống phòng cháy chữa cháy.
• Nhà máy hóa chất.
• Nhà máy khí gas.
• Dầu khí.
• Dây chuyền yêu cầu chế độ Fail Safe.

Van bi inox điều khiển khí nén tác động kép (Double Acting)

Đây là loại được sử dụng nhiều nhất hiện nay.

Nguyên lý hoạt động

Khí nén được cấp vào cả hai buồng của bộ truyền động.

• Cấp khí buồng A → Van mở.
• Cấp khí buồng B → Van đóng.

Không sử dụng lò xo hồi.

Ưu điểm

• Lực đóng mở lớn.
• Hoạt động ổn định.
• Tuổi thọ cao.
• Chi phí đầu tư thấp hơn loại tác động đơn.
• Phù hợp với van kích thước lớn.

Nhược điểm

• Khi mất khí nén, van giữ nguyên trạng thái hiện tại.
• Không có chức năng tự động hồi về vị trí an toàn.

Ứng dụng

• Nhà máy nước.
• Thực phẩm.
• Bia rượu.
• Xi măng.
• Hệ thống khí nén.
• Nhà máy sản xuất tự động.

Phân loại theo vật liệu inox

Van bi inox 304 điều khiển khí nén

Đây là dòng sản phẩm phổ biến nhất trên thị trường.

Đặc điểm

• Chống oxy hóa tốt.
• Chống gỉ trong môi trường thông thường.
• Giá thành hợp lý.
• Độ bền cao.

Phù hợp với

• Nước sạch.
• Khí nén.
• Dầu.
• Hơi nóng.
• Thực phẩm.
• Đồ uống.

Van bi inox 316 điều khiển khí nén

Được sản xuất từ inox SUS316 chứa thành phần Molypden (Mo), giúp tăng khả năng chống ăn mòn.

Ưu điểm

• Chịu hóa chất mạnh.
• Chịu nước biển.
• Chống ăn mòn clorua.
• Tuổi thọ rất cao.

Ứng dụng

• Hóa chất.
• Dược phẩm.
• Mỹ phẩm.
• Thực phẩm cao cấp.
• Nhà máy ven biển.
• Công nghiệp đóng tàu.

Phân loại theo cấu tạo thân van

Van bi inox 1PC

Van được chế tạo từ một khối thân duy nhất.

Ưu điểm

• Kết cấu chắc chắn.
• Giá thành thấp.
• Kích thước nhỏ gọn.

Nhược điểm

• Khó vệ sinh.
• Không tháo rời hoàn toàn.

Ứng dụng

• Khí nén.
• Nước.
• Dầu.

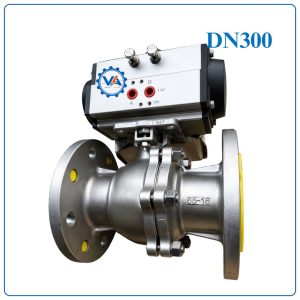

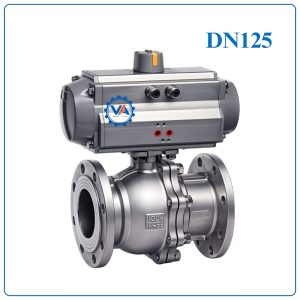

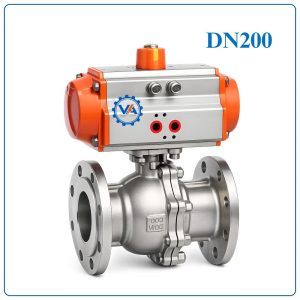

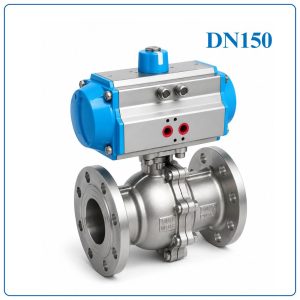

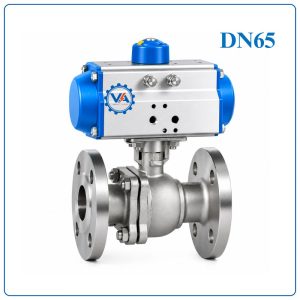

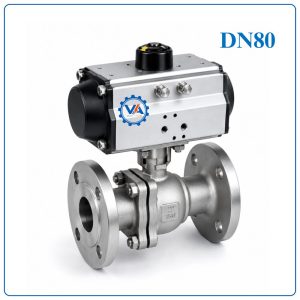

Van bi inox 2PC

Thân van gồm hai mảnh ghép bằng ren hoặc bu lông.

Ưu điểm

• Dễ bảo trì.
• Giá thành hợp lý.
• Độ kín cao.

Đây là loại được sử dụng phổ biến nhất trong công nghiệp.

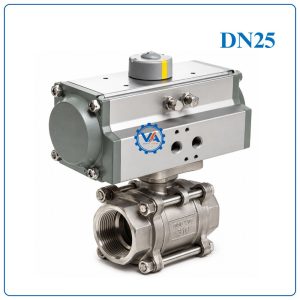

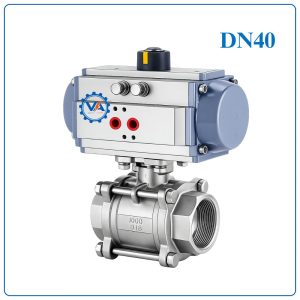

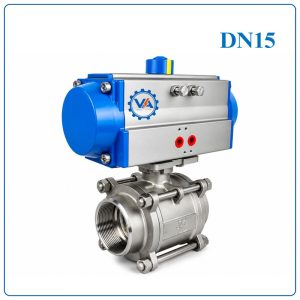

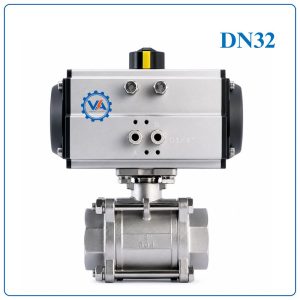

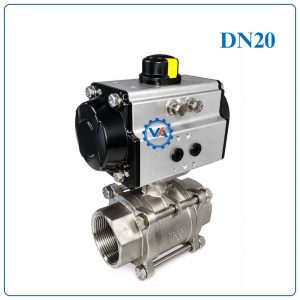

Van bi inox 3PC

Thân van gồm ba mảnh liên kết bằng bu lông.

Ưu điểm

• Tháo vệ sinh rất dễ.
• Không cần tháo đường ống.
• Thay gioăng nhanh.
• Bảo trì thuận tiện.

Ứng dụng

• Nhà máy thực phẩm.
• Nhà máy sữa.
• Dược phẩm.
• Bia.
• Hóa chất.

Phân loại theo số cửa van

Van bi inox 2 ngã

Là loại phổ biến nhất.

Đặc điểm

• Một cửa vào.
• Một cửa ra.
• Chỉ dùng để đóng hoặc mở dòng chảy.

Ứng dụng

• Hầu hết các hệ thống đường ống.

Van bi inox 3 ngã

Có ba cửa kết nối.

Được chia thành:

Van bi 3 ngã chữ L

Có chức năng:

• Chuyển hướng dòng chảy.
• Đổi đường ống.

Ứng dụng:

• Hệ thống phân phối lưu chất.

Van bi 3 ngã chữ T

Có thể:

• Chia dòng.
• Gộp dòng.
• Chuyển dòng.

Ứng dụng:

• Hệ thống pha trộn.
• Dây chuyền hóa chất.
• Hệ thống cấp nước nhiều nhánh.

Phân loại theo kiểu kết nối

Van bi inox nối ren

Đặc điểm

• Kích thước từ DN8 đến DN100.
• Lắp đặt nhanh.
• Không cần hàn.

Ưu điểm

• Dễ tháo lắp.
• Chi phí thấp.

Ứng dụng

• Đường ống nhỏ.
• Khí nén.
• Máy móc.
• Thiết bị công nghiệp.

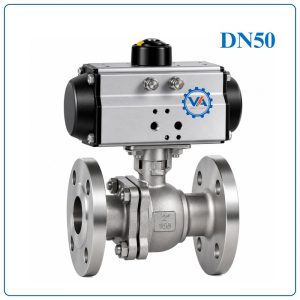

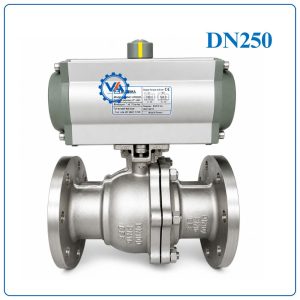

Van bi inox mặt bích

Là dòng van dùng cho hệ thống áp suất cao.

Tiêu chuẩn

• JIS 10K.
• DIN PN16.
• ANSI Class 150.
• BS.

Ưu điểm

• Chịu áp tốt.
• Độ kín cao.
• Dễ thay thế.

Ứng dụng:

• Nhà máy nước.
• Hóa chất.
• Nhiệt điện.

Van bi inox nối hàn

Đầu van được hàn trực tiếp vào đường ống.

Ưu điểm

• Không rò rỉ.
• Chịu áp cao.
• Chịu rung động tốt.

Nhược điểm

• Khó tháo lắp.

Ứng dụng:

• Đường ống áp suất lớn.
• Hệ thống hơi.
• Dầu khí.

Phân loại theo kiểu bi van

Van bi Full Port (Bi toàn phần)

Đường kính lỗ bi bằng đường kính đường ống.

Ưu điểm

• Lưu lượng lớn.
• Tổn thất áp suất rất thấp.
• Không gây cản trở dòng chảy.

Ứng dụng

• Nước sạch.
• Dầu.
• Khí.
• Hóa chất.

Van bi Reduced Port (Bi thu nhỏ)

Lỗ bi nhỏ hơn đường kính ống.

Ưu điểm

• Giá thành thấp.
• Kích thước nhỏ.

Nhược điểm

• Giảm lưu lượng.
• Tăng tổn thất áp suất.

Ưu điểm nổi bật

Đóng mở cực nhanh

Chỉ mất khoảng 1–2 giây để hoàn thành chu trình đóng hoặc mở.

Độ kín tuyệt đối

Bi van và gioăng PTFE giúp hạn chế rò rỉ gần như hoàn toàn.

Chống ăn mòn tốt

Inox 304 và inox 316 phù hợp với nhiều môi trường làm việc khác nhau.

Tuổi thọ cao

Có thể đạt hàng trăm nghìn đến hàng triệu chu kỳ đóng mở nếu được bảo trì đúng cách.

Điều khiển từ xa

Dễ dàng tích hợp với PLC, SCADA, DCS hoặc hệ thống IoT.

Tiết kiệm nhân công

Giảm thao tác thủ công, tăng hiệu suất vận hành.

An toàn

Sử dụng khí nén nên không tạo tia lửa điện, phù hợp với môi trường dễ cháy nổ.

Chi phí vận hành thấp

Ít hỏng hóc, linh kiện dễ thay thế và bảo dưỡng.

Ứng dụng thực tiễn

Hệ thống cấp nước

• Nhà máy nước sạch.
• Trạm bơm.
• Hệ thống lọc nước.
• Đường ống phân phối.

Nhà máy thực phẩm

• Dây chuyền sản xuất sữa.
• Nhà máy bia.
• Nước giải khát.
• Chế biến thủy sản.

Dược phẩm

• Hệ thống nước tinh khiết.
• Đường ống CIP/SIP.
• Dây chuyền sản xuất thuốc.

Hóa chất

• Axit nhẹ.
• Dung môi.
• Kiềm.
• Hóa chất công nghiệp.

Dầu khí

• Đường ống dẫn dầu.
• Khí nén.
• Khí tự nhiên.

HVAC

• Điều hòa trung tâm.
• Hệ thống nước lạnh.
• Tháp giải nhiệt.

Nhà máy giấy

• Đường nước.
• Đường bột giấy.
• Hóa chất xử lý.

Hướng dẫn lựa chọn van bi inox điều khiển khí nén

Để chọn đúng sản phẩm, cần xem xét:

• Môi chất: Nước sạch, hơi, khí, dầu, hóa chất hay thực phẩm.
• Vật liệu: Inox 304 cho môi trường thông thường; inox 316 cho môi trường ăn mòn cao.
• Áp suất làm việc: Chọn PN10, PN16, PN25 hoặc PN40 theo thiết kế hệ thống.
• Nhiệt độ: Chọn gioăng PTFE, Viton hoặc EPDM phù hợp.
• Kiểu kết nối: Ren, mặt bích hoặc hàn.
• Kiểu tác động: Tác động đơn khi cần trạng thái an toàn; tác động kép cho vận hành liên tục.
• Kích thước: DN8 đến DN300 hoặc lớn hơn theo đường kính đường ống.
• Phụ kiện: Van điện từ, công tắc hành trình, Positioner nếu cần điều khiển và giám sát.

Bảo trì và bảo dưỡng

Việc bảo trì định kỳ giúp kéo dài tuổi thọ và giảm nguy cơ sự cố.

Kiểm tra định kỳ

• Quan sát rò rỉ tại thân van và các mối nối.
• Kiểm tra hoạt động của bộ truyền động.
• Kiểm tra tín hiệu điều khiển và tốc độ đóng mở.

Vệ sinh

• Loại bỏ cặn bẩn trong thân van.
• Làm sạch bi van và gioăng nếu môi chất có nhiều tạp chất.

Bôi trơn

• Bôi trơn các khớp truyền động theo khuyến cáo của nhà sản xuất.
• Không sử dụng chất bôi trơn không phù hợp với môi trường thực phẩm hoặc hóa chất.

Thay thế gioăng

Nếu phát hiện gioăng bị mòn, nứt hoặc biến dạng, cần thay thế để đảm bảo độ kín.

Kiểm tra hệ thống khí nén

• Bộ lọc khí.
• Van điện từ.
• Áp suất khí.
• Đường ống khí.

Một số thương hiệu van bi inox điều khiển khí nén nổi tiếng

Thị trường hiện nay có nhiều thương hiệu uy tín, được sử dụng phổ biến trong các công trình và nhà máy:

• AUT (Malaysia)
• SamWoo (Hàn Quốc)
• Wonil (Hàn Quốc)
• Kitz (Nhật Bản)
• Arita (Malaysia)
• Haitima (Đài Loan)
• Kosaplus (Hàn Quốc)
• Bray (Hoa Kỳ)
• Keystone (Hoa Kỳ)
• Belimo (Thụy Sĩ)
• Asahi AV (Nhật Bản)
• Gemü (Đức)

Khi lựa chọn, nên ưu tiên sản phẩm có đầy đủ chứng từ CO, CQ, chính sách bảo hành rõ ràng và khả năng cung cấp linh kiện thay thế.

Những lưu ý khi mua van bi inox điều khiển khí nén

• Chọn đúng kích thước theo đường kính ống.
• Kiểm tra tiêu chuẩn kết nối của hệ thống.
• Xác định rõ áp suất và nhiệt độ làm việc.
• Lựa chọn vật liệu thân và gioăng phù hợp với môi chất.
• Tính toán mô-men xoắn của bộ truyền động theo kích thước van.
• Ưu tiên thương hiệu uy tín và đơn vị phân phối có kinh nghiệm.
• Đảm bảo sản phẩm có CO, CQ, catalogue kỹ thuật và chế độ bảo hành.

Câu hỏi thường gặp (FAQ)

1. Van bi inox điều khiển khí nén là gì?

Là van bi sử dụng bộ truyền động khí nén để đóng/mở tự động, thay thế thao tác bằng tay.

2. Van hoạt động với áp suất khí bao nhiêu?

Thông thường từ 3–8 bar, tùy theo bộ truyền động.

3. Inox 304 và inox 316 khác nhau như thế nào?

Inox 304 phù hợp với nước sạch và thực phẩm; inox 316 có khả năng chống ăn mòn cao hơn, thích hợp với hóa chất và nước biển.

4. Nên chọn tác động đơn hay tác động kép?

Tác động đơn phù hợp khi cần tự động về trạng thái an toàn; tác động kép phù hợp với hệ thống vận hành liên tục.

5. Van có thể điều khiển từ xa không?

Có. Khi kết hợp với van điện từ và bộ điều khiển, van có thể tích hợp vào PLC, SCADA hoặc DCS.

6. Van có dùng được cho hơi nóng không?

Có, nếu chọn đúng loại gioăng chịu nhiệt như PTFE hoặc Viton và đáp ứng giới hạn nhiệt độ của nhà sản xuất.

7. Van có thể điều tiết lưu lượng không?

Có thể điều tiết ở mức nhất định, nhưng để điều khiển lưu lượng chính xác nên sử dụng bộ định vị (Positioner).

8. Bao lâu nên bảo dưỡng van?

Nên kiểm tra định kỳ mỗi 3–6 tháng và bảo dưỡng tổng thể mỗi 6–12 tháng tùy điều kiện vận hành.

9. Van có thể lắp ngoài trời không?

Có, nhưng nên sử dụng mái che hoặc hộp bảo vệ bộ truyền động để tăng tuổi thọ.

10. Tuổi thọ của van là bao lâu?

Nếu sử dụng và bảo dưỡng đúng cách, van có thể hoạt động ổn định trên 10 năm hoặc đạt hàng trăm nghìn đến hàng triệu chu kỳ đóng mở.

11. Van có những kiểu kết nối nào?

Phổ biến gồm kết nối ren, mặt bích và hàn.

12. Có cần bộ lọc khí cho hệ thống không?

Có. Bộ lọc điều áp FRL giúp loại bỏ hơi nước và bụi trong khí nén, bảo vệ bộ truyền động và tăng độ bền.

13. Van có phù hợp với ngành thực phẩm không?

Có. Van inox 304 hoặc inox 316 kết hợp gioăng đạt tiêu chuẩn vệ sinh được sử dụng rộng rãi trong ngành thực phẩm, đồ uống và dược phẩm.

14. Làm thế nào để chọn đúng kích thước van?

Cần căn cứ vào đường kính đường ống (DN), lưu lượng thiết kế, áp suất làm việc và tiêu chuẩn kết nối của hệ thống.

15. Có nên mua van giá rẻ không?

Không nên chỉ dựa vào giá. Hãy ưu tiên chất lượng vật liệu, thương hiệu, chứng từ CO/CQ và dịch vụ hậu mãi để đảm bảo hiệu quả sử dụng lâu dài.

Kết luận

Van bi inox điều khiển khí nén là giải pháp tự động hóa hiệu quả cho các hệ thống đường ống công nghiệp nhờ khả năng đóng mở nhanh, độ kín cao, chống ăn mòn tốt và tuổi thọ bền bỉ. Thiết bị phù hợp với nhiều lĩnh vực như cấp nước, thực phẩm, dược phẩm, hóa chất, dầu khí và HVAC.

Để đạt hiệu quả vận hành tối ưu, doanh nghiệp cần lựa chọn đúng vật liệu inox, kiểu kết nối, bộ truyền động và thương hiệu phù hợp với điều kiện làm việc thực tế. Đồng thời, việc bảo trì định kỳ và sử dụng sản phẩm chính hãng sẽ giúp hệ thống vận hành ổn định, giảm chi phí sửa chữa và kéo dài tuổi thọ thiết bị.
