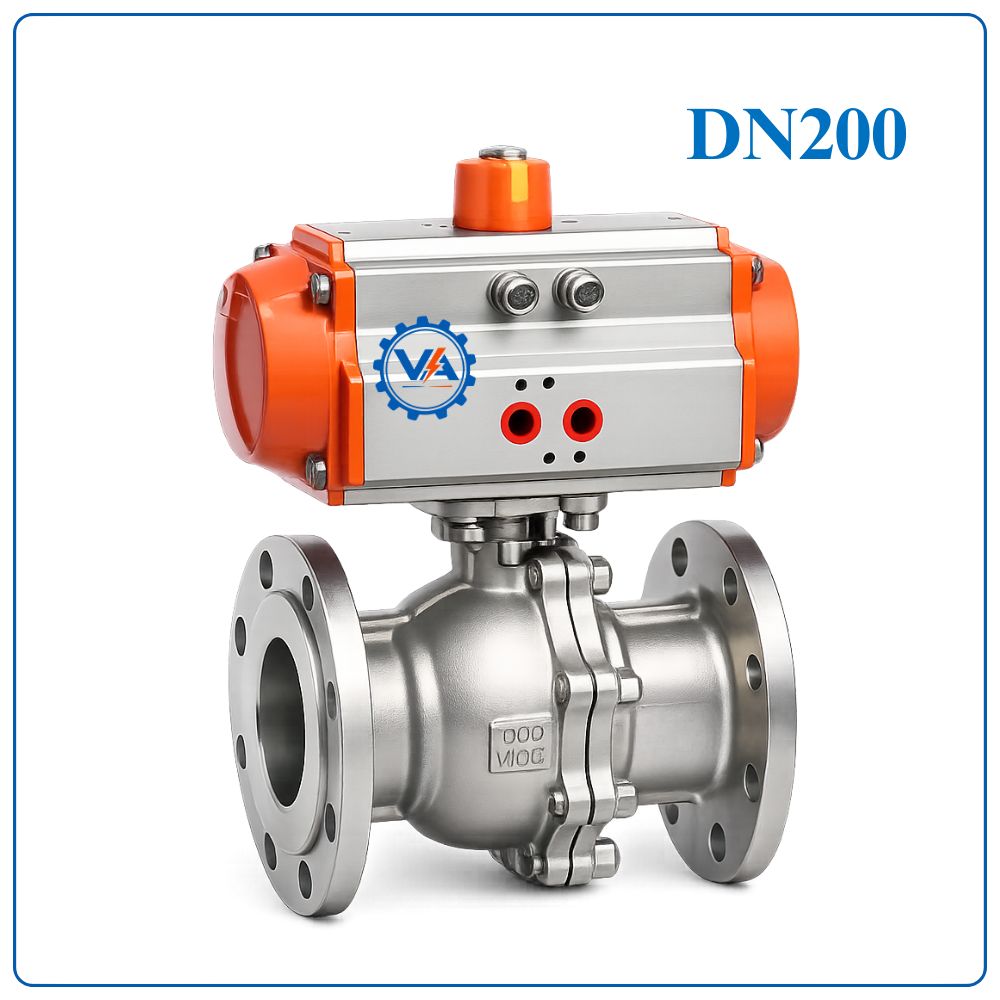

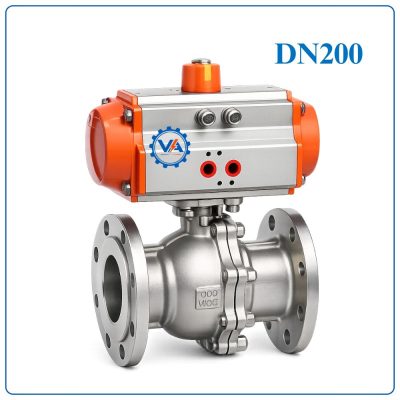

Van bi inox điều khiển khí nén DN200

Giới thiệu Van bi inox điều khiển khí nén DN200

Van bi inox điều khiển khí nén DN200 (8 inch, Φ219) là thiết bị điều khiển tự động chuyên dùng cho các hệ thống đường ống có lưu lượng lớn. Van sử dụng bộ truyền động khí nén để xoay bi van 90°, giúp đóng mở dòng chảy nhanh, chính xác và giảm thiểu thao tác vận hành bằng tay.

Sở hữu thân van inox SUS304 cùng kết nối mặt bích tiêu chuẩn, sản phẩm đáp ứng tốt yêu cầu làm việc trong các hệ thống cấp nước, xử lý nước thải, khí nén, hơi, hóa chất nhẹ và nhiều dây chuyền công nghiệp hiện đại.

Ưu điểm của Van bi inox điều khiển khí nén DN200

Van bi inox điều khiển khí nén DN200 được đánh giá cao nhờ khả năng vận hành ổn định trên các tuyến ống có kích thước lớn.

• Đáp ứng lưu lượng lớn, phù hợp với các hệ thống truyền tải lưu chất có công suất cao.
• Đóng mở bằng khí nén nhanh chóng, giúp giảm thời gian vận hành và tăng hiệu quả sản xuất.
• Thân van inox SUS304 bền bỉ, chống oxy hóa và chịu được điều kiện làm việc khắc nghiệt.
• Kết cấu chắc chắn, hoạt động ổn định ngay cả khi làm việc liên tục trong thời gian dài.
• Gioăng PTFE kín khít, hạn chế rò rỉ và duy trì áp suất ổn định cho hệ thống.
• Dễ dàng tích hợp với hệ thống điều khiển tự động, phù hợp cho các nhà máy sử dụng PLC hoặc SCADA.
• Ít phát sinh chi phí bảo trì, nhờ cơ cấu truyền động đơn giản và độ bền cao.
• Lắp đặt thuận tiện, tương thích với nhiều tiêu chuẩn mặt bích phổ biến trên thị trường.

Thông số kỹ thuật

Cấu tạo Van bi inox điều khiển khí nén DN200

Van được thiết kế đồng bộ giữa phần thân van và bộ truyền động khí nén nhằm đảm bảo khả năng vận hành chính xác trong các hệ thống công nghiệp.

Phần thân van

Thân van được chế tạo từ inox SUS304 có độ cứng cao và khả năng chống ăn mòn tốt. Bên trong gồm bi van, trục van, gioăng PTFE và các chi tiết làm kín. Thiết kế bi dạng toàn cổng giúp dòng lưu chất đi qua gần như không bị cản trở, đồng thời giảm tổn thất áp suất trên đường ống.

Phần truyền động khí nén

Bộ truyền động sử dụng hợp kim nhôm đúc áp lực, gồm piston, bánh răng truyền lực, trục truyền động, buồng khí và các vòng đệm làm kín. Thiết bị có thể lắp thêm van điện từ, bộ giới hạn hành trình hoặc bộ định vị để phục vụ yêu cầu điều khiển và giám sát tự động.

Nguyên lý hoạt động

Van hoạt động nhờ áp lực khí nén được cấp vào bộ truyền động.

Khi nhận tín hiệu điều khiển, khí nén tạo lực đẩy piston di chuyển, thông qua hệ thống bánh răng làm trục van quay 90°. Bi van xoay theo để chuyển đổi giữa trạng thái mở hoàn toàn hoặc đóng hoàn toàn, kiểm soát lưu lượng lưu chất đi qua đường ống.

Đối với bộ truyền động tác động kép, khí nén đảm nhiệm cả hai chu trình đóng và mở.

Đối với bộ truyền động tác động đơn, lò xo hồi vị sẽ đưa van trở về vị trí cài đặt ban đầu khi mất nguồn khí, giúp nâng cao tính an toàn cho hệ thống.

Ứng dụng thực tế

• Hệ thống cấp nước công nghiệp: Điều khiển các tuyến ống chính tại khu công nghiệp, nhà máy và trạm bơm có lưu lượng lớn.
• Nhà máy xử lý nước thải: Đóng mở các đường ống dẫn nước thô, nước tuần hoàn và nước sau xử lý, góp phần tối ưu quá trình vận hành.
• Ngành thực phẩm và đồ uống: Sử dụng để kiểm soát dòng chảy của nước sạch và các loại chất lỏng trong dây chuyền sản xuất, đảm bảo yêu cầu vệ sinh.
• Nhà máy hóa chất: Thích hợp với nhiều loại dung dịch có tính ăn mòn nhẹ, yêu cầu độ kín và khả năng chống gỉ cao.
• Hệ thống khí nén trung tâm: Điều tiết lưu lượng khí cấp đến các thiết bị và dây chuyền sản xuất tự động.
• Hệ thống HVAC: Kiểm soát nước lạnh, nước nóng trong các công trình thương mại, bệnh viện, khách sạn và nhà máy.
• Các ngành công nghiệp nặng: Ứng dụng trong nhiệt điện, giấy, xi măng, luyện kim và các hệ thống yêu cầu van tự động có độ bền cao.

Các bước lắp đặt và bảo dưỡng

Bước 1: Kiểm tra sản phẩm

Đối chiếu thông số kỹ thuật, kích thước DN200 và tiêu chuẩn mặt bích trước khi tiến hành lắp đặt.

Bước 2: Chuẩn bị hệ thống

Làm sạch đường ống, loại bỏ bụi bẩn, cặn hàn hoặc dị vật để bảo vệ bề mặt bi van và gioăng làm kín.

Bước 3: Lắp van vào đường ống

Căn chỉnh chính xác vị trí giữa hai mặt bích, sử dụng gioăng phù hợp và siết bu lông đều theo hình đối xứng.

Bước 4: Kết nối nguồn khí

Lắp đường cấp khí nén, van điện từ và các thiết bị điều khiển theo đúng sơ đồ kỹ thuật.

Bước 5: Chạy thử hệ thống

Kiểm tra nhiều chu kỳ đóng mở, đánh giá độ kín và khả năng phản hồi của bộ truyền động trước khi đưa vào vận hành chính thức.
