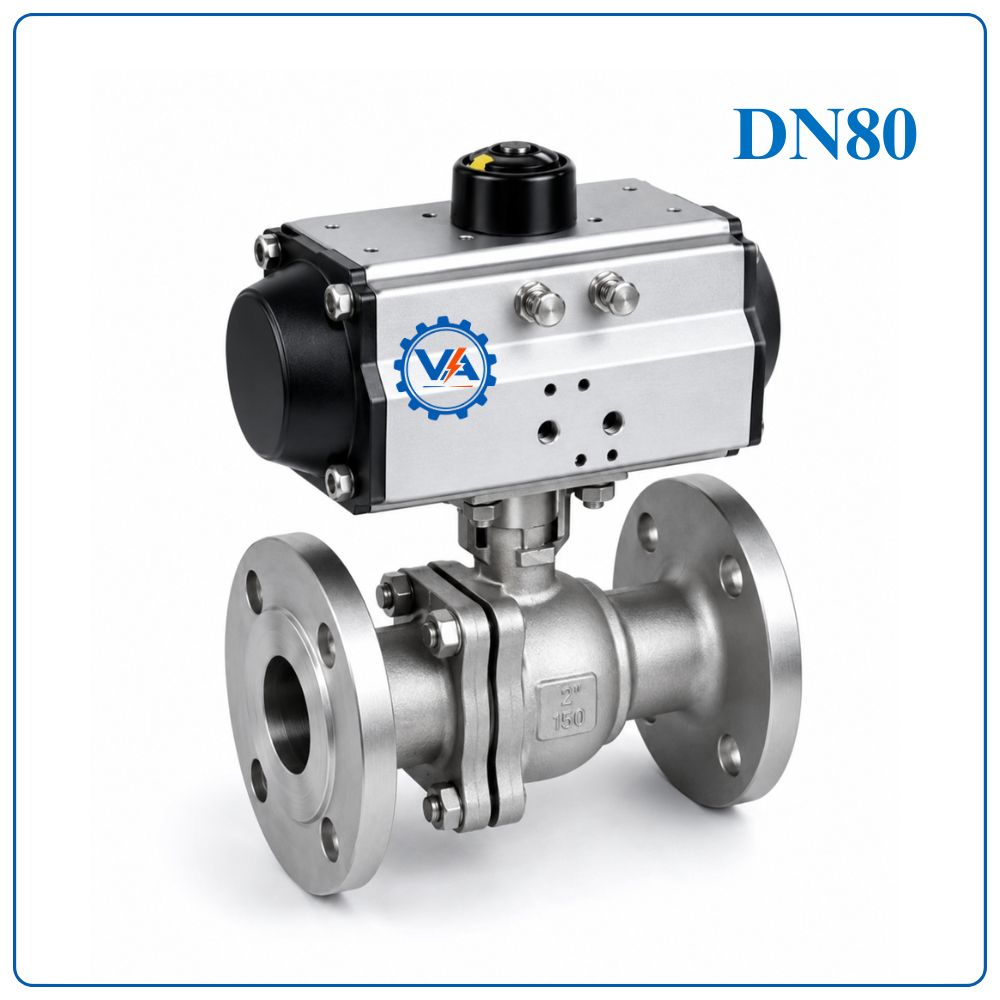

Van bi inox điều khiển khí nén DN80

Giới thiệu Van bi inox điều khiển khí nén DN80

Van bi inox điều khiển khí nén DN80 (3 inch, Φ89) là thiết bị đóng mở tự động sử dụng bộ truyền động khí nén để điều khiển dòng lưu chất trong hệ thống đường ống. Sản phẩm có thân van inox SUS304, kết nối mặt bích và được ứng dụng rộng rãi trong các hệ thống công nghiệp yêu cầu vận hành nhanh, ổn định.

Ưu điểm của Van bi inox điều khiển khí nén DN80

Van bi inox điều khiển khí nén DN80 là lựa chọn phù hợp cho các hệ thống cần tự động hóa nhờ khả năng vận hành chính xác và độ bền cao.

• Phản hồi nhanh, chỉ cần góc quay 90° để hoàn thành chu trình đóng hoặc mở.
• Giảm áp lực cho người vận hành, thích hợp với các hệ thống hoạt động liên tục.
• Thân van inox SUS304 có khả năng chống oxy hóa và chống ăn mòn trong nhiều môi trường lưu chất.
• Lưu lượng đi qua lớn, nhờ thiết kế bi van toàn cổng giúp hạn chế cản trở dòng chảy.
• Hoạt động êm, ít rung và ít tạo tiếng ồn trong quá trình vận hành.
• Khả năng làm kín ổn định, giúp hạn chế thất thoát lưu chất và duy trì áp suất hệ thống.
• Tương thích với nhiều thiết bị điều khiển, dễ kết hợp cùng van điện từ, cảm biến và bộ điều khiển PLC.
• Tuổi thọ sử dụng cao, đáp ứng tốt các hệ thống có tần suất đóng mở lớn.

Thông số kỹ thuật

Cấu tạo Van bi inox điều khiển khí nén DN80

Van bi inox điều khiển khí nén DN80 được chế tạo từ các cụm chi tiết độc lập, giúp việc tháo lắp, kiểm tra và bảo dưỡng trở nên thuận tiện hơn trong quá trình sử dụng.

Cụm thân van

Thân van được gia công từ inox SUS304 với kết cấu chắc chắn, chịu áp lực tốt và chống ăn mòn hiệu quả. Hai đầu mặt bích được sản xuất theo các tiêu chuẩn phổ biến, giúp dễ dàng kết nối với hệ thống đường ống hiện có.

Cụm điều tiết dòng chảy

Bao gồm bi van, trục van và ghế đỡ bi. Khi trục nhận chuyển động từ bộ truyền động, bi van sẽ xoay để điều chỉnh trạng thái đóng hoặc mở của dòng lưu chất. Thiết kế này giúp dòng chảy đi qua ổn định và giảm hiện tượng sụt áp.

Cụm làm kín

Hệ thống gioăng PTFE cùng các vòng đệm tại vị trí trục van có nhiệm vụ duy trì độ kín, ngăn ngừa rò rỉ và giảm ma sát trong suốt quá trình hoạt động.

Cụm truyền động khí nén

Bộ truyền động gồm thân hợp kim nhôm, piston, bánh răng và trục truyền lực. Khi được cấp khí nén, cụm truyền động sẽ tạo mô-men xoắn để xoay trục van, thực hiện thao tác đóng mở tự động với độ chính xác cao.

Nguyên lý hoạt động

Van vận hành thông qua áp lực khí nén được cấp từ hệ thống điều khiển.

Khi van điện từ cấp khí vào bộ truyền động, piston sẽ dịch chuyển và thông qua cơ cấu truyền lực làm trục van quay. Bi van xoay đồng thời với trục, đưa lỗ xuyên tâm về vị trí mở hoặc đóng tùy theo tín hiệu điều khiển.

Ở loại tác động kép, khí nén thực hiện cả hai thao tác đóng và mở. Với tác động đơn, lò xo sẽ tự động đưa van về trạng thái cài đặt khi nguồn khí bị gián đoạn, góp phần bảo vệ hệ thống trong trường hợp sự cố.

Bảng so sánh tổng quan 5 thương hiệu Van bi inox điều khiển khí nén

Ứng dụng thực tế

• Trạm cấp nước và hệ thống bơm: Điều khiển đóng mở đường ống phân phối nước, giúp kiểm soát lưu lượng nhanh và chính xác.
• Hệ thống tuần hoàn nước làm mát: Được lắp đặt trong các dây chuyền sản xuất để điều tiết lưu lượng nước giải nhiệt cho thiết bị.
• Ngành thực phẩm và chế biến: Sử dụng trên các đường ống dẫn nước sạch, dung dịch thực phẩm và các chất lỏng yêu cầu thiết bị chống ăn mòn.
• Ngành hóa chất nhẹ: Kiểm soát lưu lượng dung môi và hóa chất trong giới hạn phù hợp với vật liệu inox SUS304.
• Đường ống khí nén công nghiệp: Đóng mở nguồn khí cấp đến các thiết bị tự động, máy đóng gói và dây chuyền sản xuất.
• Hệ thống HVAC: Điều chỉnh lưu lượng nước trong hệ thống điều hòa trung tâm, giúp tối ưu hiệu quả trao đổi nhiệt.
• Nhà máy sản xuất: Phù hợp với nhiều lĩnh vực như giấy, dệt may, chế biến gỗ, thức ăn chăn nuôi và các dây chuyền công nghiệp tự động.

Cách lắp đặt van bi inox điều khiển khí nén DN80

Bước 1: Kiểm tra thiết bị

Kiểm tra kích thước DN80, tiêu chuẩn mặt bích, áp suất làm việc và tình trạng bên ngoài của van trước khi đưa vào lắp đặt.

Bước 2: Chuẩn bị vị trí lắp đặt

Đảm bảo đường ống đã được vệ sinh sạch sẽ, không còn cặn bẩn hoặc dị vật có thể ảnh hưởng đến quá trình làm kín của van.

Bước 3: Cố định van

Lắp gioăng giữa hai mặt bích, căn chỉnh đồng tâm rồi siết bu lông theo nguyên tắc đối xứng để tránh lệch thân van.

Bước 4: Đấu nối nguồn khí

Kết nối bộ truyền động với nguồn khí nén và van điện từ theo đúng sơ đồ kỹ thuật. Nguồn khí nên được lọc sạch và duy trì áp suất ổn định.

Bước 5: Kiểm tra trước khi vận hành

Thực hiện nhiều chu kỳ đóng mở để đánh giá tốc độ phản hồi, độ kín của van và khả năng hoạt động của toàn bộ hệ thống.

Phân Phối Van bi inox điều khiển khí nén DN80

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM cung cấp van bi inox điều khiển khí nén DN80 chính hãng, đa dạng thương hiệu và tiêu chuẩn kết nối. Khách hàng được hỗ trợ tư vấn kỹ thuật, cung cấp đầy đủ chứng từ CO, CQ cùng chính sách bảo hành rõ ràng và giao hàng nhanh trên toàn quốc.

Hotline: 0961.332.786 – 0961.483.239
