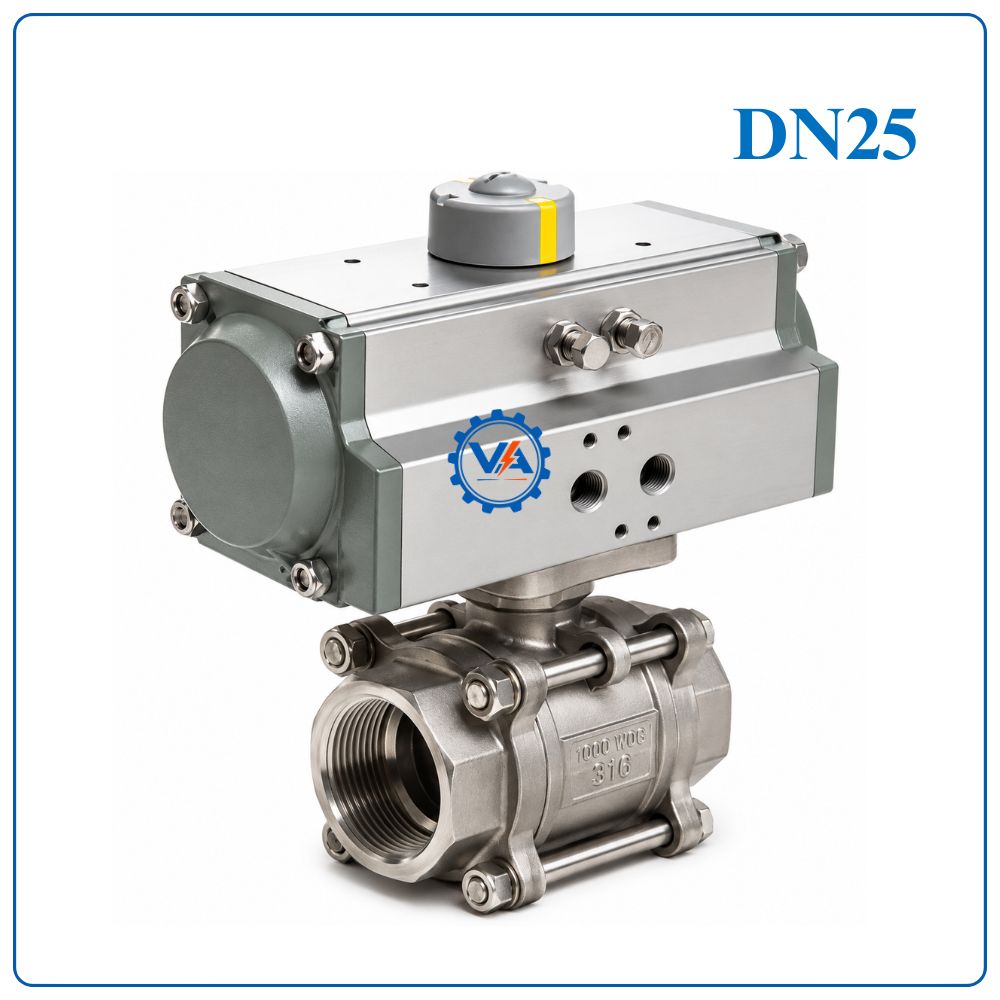

Van bi inox điều khiển khí nén DN25

Van bi inox điều khiển khí nén DN25 là gì?

Van bi inox điều khiển khí nén DN25 là thiết bị tự động dùng khí nén để điều khiển quá trình đóng mở dòng lưu chất trong hệ thống đường ống. Với kích thước DN25 (25A – 1 inch), sản phẩm đáp ứng tốt các đường ống có lưu lượng trung bình trong nhà máy, dây chuyền sản xuất và hệ thống xử lý nước.

Van sử dụng thân inox 304 dạng 3 mảnh (3PC) có độ bền cơ học cao, chống oxy hóa và dễ tháo rời để bảo trì. Kết hợp với bộ truyền động khí nén, van giúp rút ngắn thời gian vận hành, nâng cao độ chính xác và giảm chi phí nhân công.

Thông số kỹ thuật van bi inox điều khiển khí nén DN25

Ưu điểm của van bi inox điều khiển khí nén DN25

So với các dòng van vận hành thủ công, van bi inox điều khiển khí nén DN25 mang lại nhiều lợi ích trong quá trình sử dụng:

• Điều khiển đóng mở hoàn toàn tự động, phản hồi nhanh.
• Thân inox 304 có độ bền cao, chống gỉ và chống oxy hóa.
• Thiết kế van 3 mảnh giúp việc bảo trì, vệ sinh dễ dàng hơn.
• Độ kín cao, hạn chế thất thoát lưu chất.
• Hoạt động ổn định trong môi trường có độ ẩm hoặc nhiệt độ cao.
• Dễ dàng tích hợp với van điện từ, PLC và hệ thống điều khiển trung tâm.
• Tiết kiệm chi phí vận hành và giảm thời gian bảo dưỡng.

Cấu tạo van bi inox điều khiển khí nén DN25

Van bi inox điều khiển khí nén DN25 gồm nhiều chi tiết được lắp ghép đồng bộ, đảm bảo khả năng đóng mở nhanh và vận hành bền bỉ.

• Thân van inox 304 loại 3 mảnh: Chịu áp lực tốt, chống ăn mòn và thuận tiện cho việc tháo vệ sinh hoặc thay thế linh kiện.
• Bi van inox: Gia công chính xác với bề mặt nhẵn bóng, giúp lưu chất lưu thông ổn định và giảm tổn thất áp suất.
• Trục van: Truyền chuyển động từ actuator đến bi van, đảm bảo quá trình đóng mở diễn ra chính xác.
• Đệm kín PTFE: Chống rò rỉ hiệu quả, chịu nhiệt và chịu hóa chất tốt.
• Bộ truyền động khí nén: Chuyển đổi áp lực khí thành chuyển động quay, giúp van vận hành tự động với tốc độ cao.
• Giá đỡ và khớp nối: Liên kết chắc chắn giữa thân van và actuator, tăng độ ổn định trong quá trình hoạt động.

Nguyên lý hoạt động của van bi inox điều khiển khí nén DN25

Van hoạt động bằng cách sử dụng áp lực khí nén để điều khiển bộ truyền động (actuator), làm trục van quay 90° và kéo theo bi van đóng hoặc mở dòng lưu chất. Đối với loại tác động kép, cả quá trình đóng và mở đều sử dụng khí nén. Với loại tác động đơn, lò xo sẽ tự động đưa van về trạng thái ban đầu khi ngắt nguồn khí, đảm bảo an toàn cho hệ thống.

Bảng so sánh tổng quan 5 thương hiệu Van bi inox điều khiển khí nén

Ứng dụng của van bi inox điều khiển khí nén DN25

Van bi inox điều khiển khí nén DN25 được lắp đặt trong nhiều hệ thống tự động hóa nhờ khả năng vận hành ổn định và độ bền cao.

• Hệ thống cấp nước và phân phối nước công nghiệp.
• Đường ống khí nén trong nhà máy cơ khí, sản xuất.
• Dây chuyền chế biến thực phẩm và đồ uống.
• Hệ thống hơi nóng, nước nóng tuần hoàn.
• Nhà máy sản xuất hóa chất và dung môi.
• Trạm xử lý nước sạch, nước thải.
• Ngành dược phẩm, mỹ phẩm và thiết bị y tế.
• Hệ thống điều khiển lưu chất trong các dây chuyền tự động.

Các bước lắp đặt van bi inox điều khiển khí nén DN25

Bước 1: Kiểm tra kích thước DN25, kiểu ren, áp suất làm việc và tình trạng của van trước khi lắp đặt.

Bước 2: Làm sạch đường ống, loại bỏ cặn bẩn, mạt kim loại hoặc tạp chất để bảo vệ bề mặt bi van và gioăng làm kín.

Bước 3: Lắp van đúng vị trí, siết chặt các đầu ren theo đúng lực, đồng thời bố trí actuator ở vị trí thuận tiện cho việc kiểm tra và bảo trì.

Bước 4: Kết nối hệ thống khí nén với actuator, vận hành thử nhiều chu kỳ đóng/mở và kiểm tra độ kín trước khi đưa vào sử dụng chính thức.

Cung cấp van bi inox điều khiển khí nén DN25 chính hãng

DTA Việt Nam chuyên phân phối van bi inox điều khiển khí nén DN25 với đầy đủ chứng từ CO, CQ, đáp ứng nhu cầu của các hệ thống công nghiệp, thực phẩm, hóa chất và xử lý nước. Sản phẩm có sẵn nhiều cấu hình actuator, giao hàng nhanh và hỗ trợ kỹ thuật tận nơi.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM

• Hotline: 0961.332.786 – 0961.483.239
• Cung cấp đầy đủ kích thước từ DN15 đến DN300
• Hàng chính hãng, bảo hành theo nhà sản xuất
• Giao hàng toàn quốc
• Hỗ trợ tư vấn kỹ thuật và báo giá nhanh
