Van bi inox điều khiển khí nén DN100

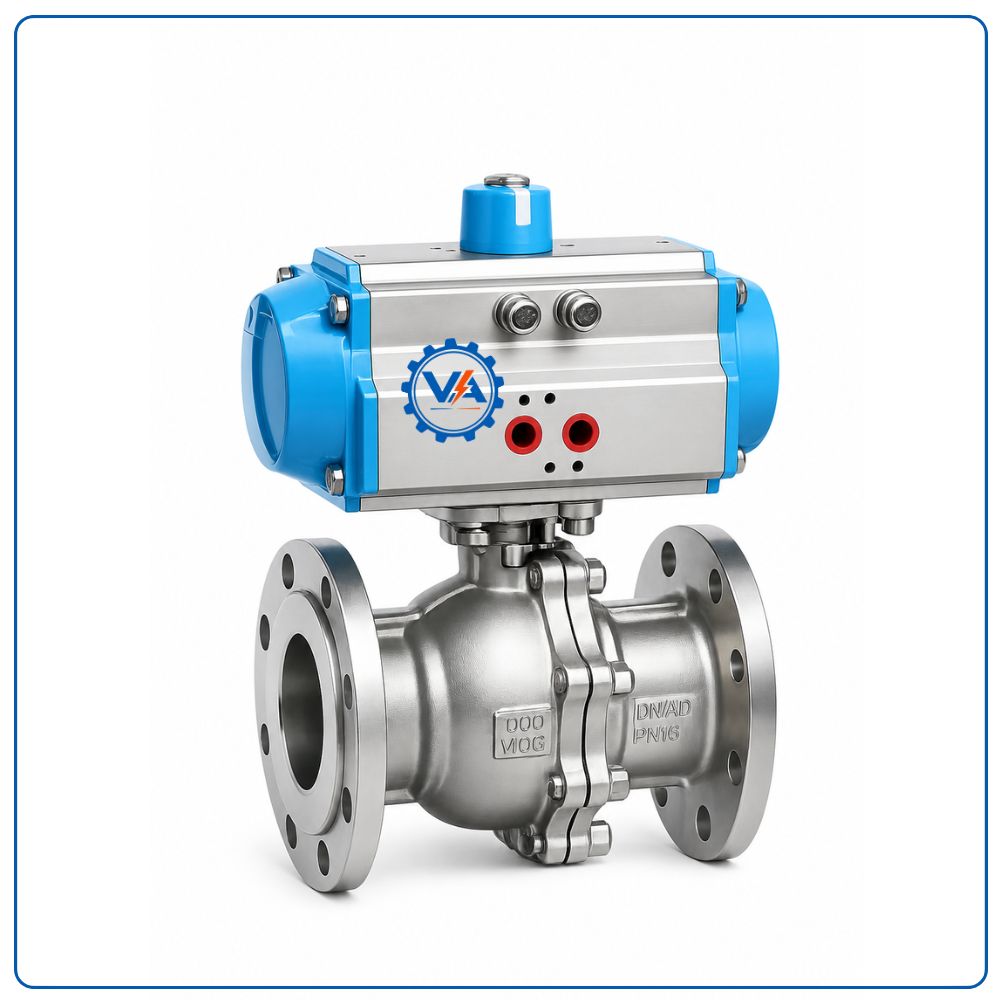

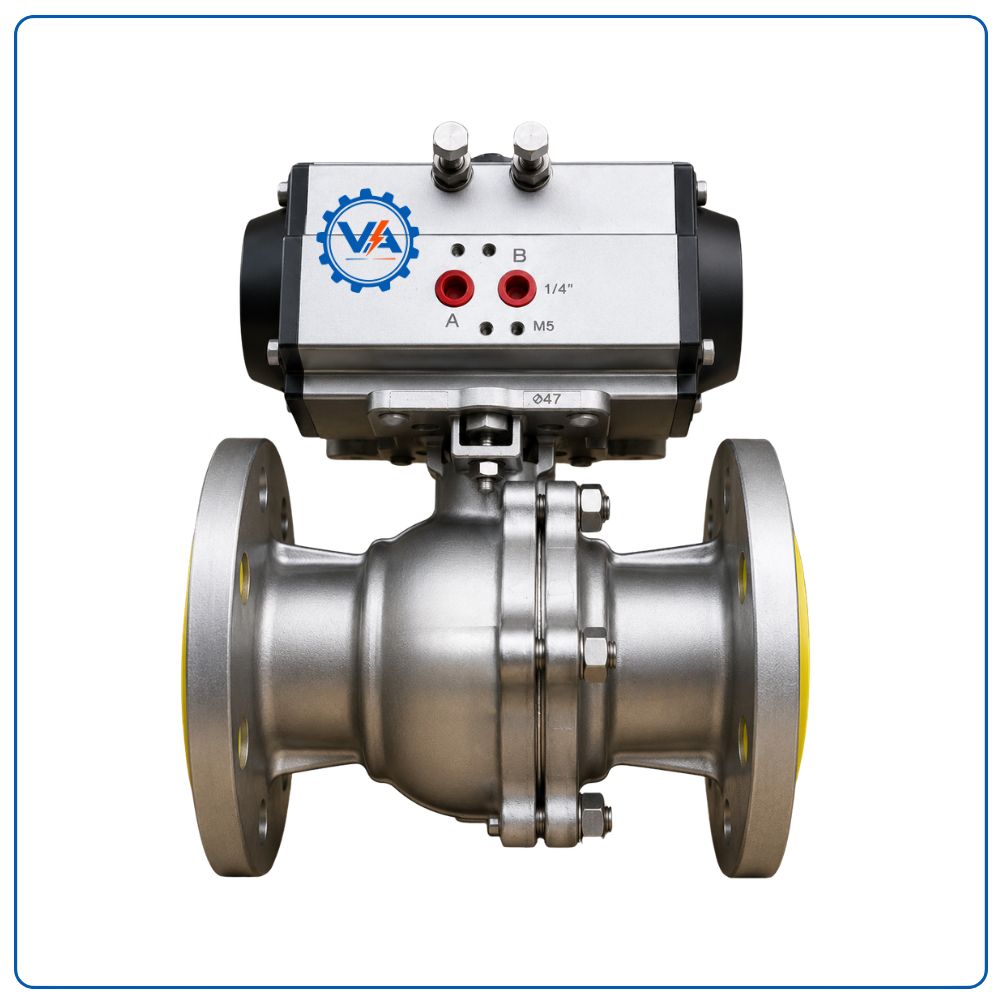

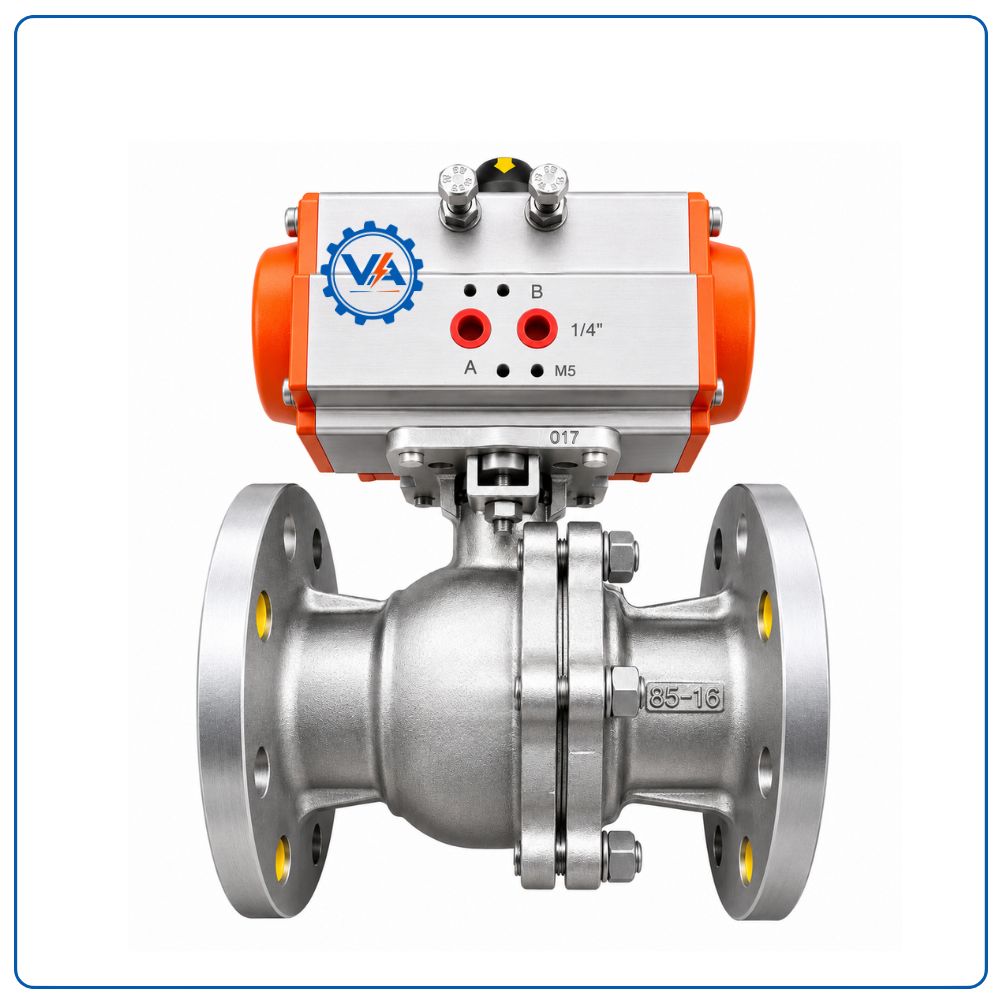

Giới thiệu Van bi inox điều khiển khí nén DN100

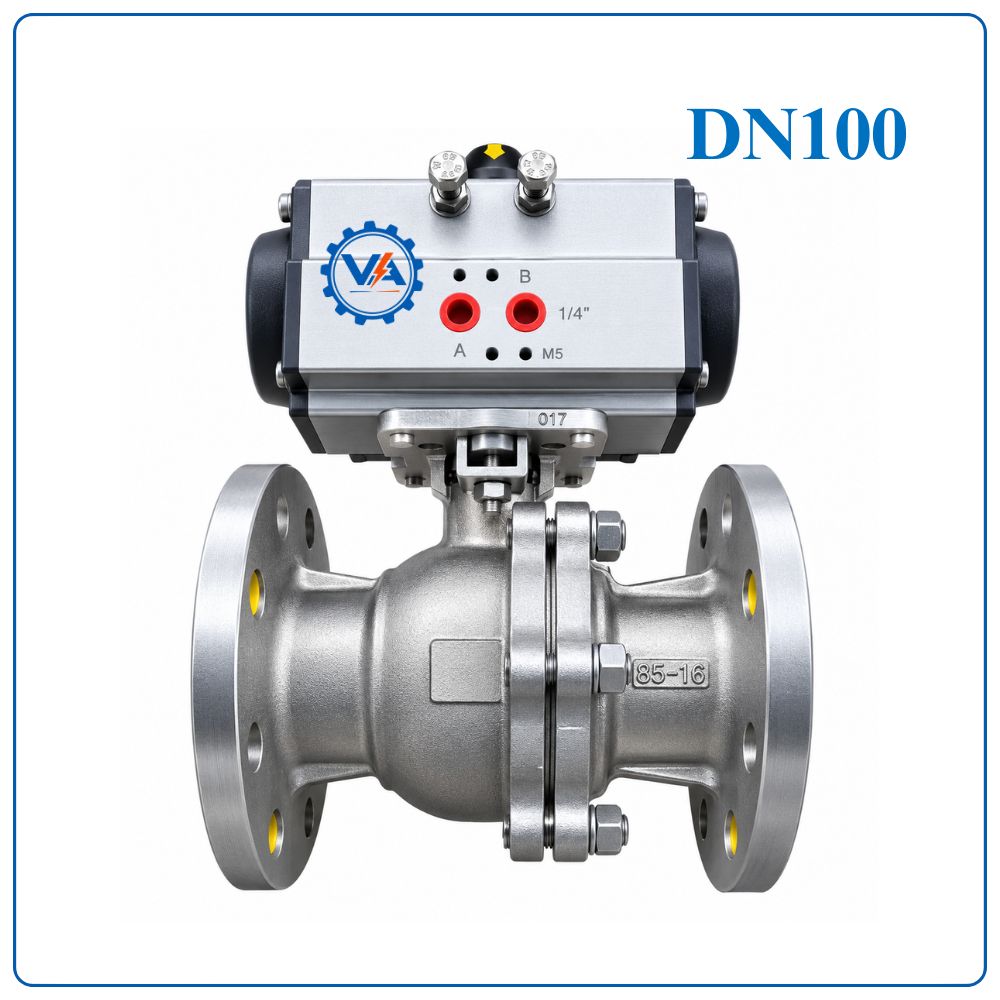

Van bi inox điều khiển khí nén DN100 (4 inch, Φ114) là dòng van tự động sử dụng áp lực khí nén để đóng mở dòng chảy trong hệ thống đường ống. Thiết bị gồm thân van bi inox 304 kết hợp với bộ truyền động khí nén, giúp vận hành nhanh, chính xác và giảm tối đa thao tác thủ công.

Sản phẩm được ứng dụng rộng rãi trong các hệ thống cấp thoát nước, khí nén, hơi, thực phẩm, hóa chất, HVAC và nhiều dây chuyền sản xuất công nghiệp yêu cầu khả năng vận hành liên tục, ổn định.

Ưu điểm của Van bi inox điều khiển khí nén DN100

• Đóng mở nhanh và chính xác: Bộ truyền động khí nén giúp van hoàn thành chu trình đóng hoặc mở chỉ trong vài giây, đảm bảo lưu lượng được kiểm soát nhanh chóng và ổn định.
• Tự động hóa hệ thống: Van dễ dàng kết nối với van điện từ, PLC, tủ điều khiển, cảm biến và công tắc hành trình để vận hành hoàn toàn tự động, giảm sự phụ thuộc vào thao tác thủ công.
• Chống ăn mòn hiệu quả: Thân và bi van được chế tạo từ inox SUS304 có khả năng chống gỉ sét, chịu được môi trường ẩm, nước sạch, nước thải, khí nén và nhiều loại hóa chất nhẹ.
• Độ kín cao: Bi van được gia công chính xác kết hợp gioăng PTFE giúp hạn chế rò rỉ lưu chất, đảm bảo hiệu quả vận hành và an toàn cho hệ thống.
• Lưu lượng dòng chảy lớn: Thiết kế bi van dạng toàn cổng (Full Port) giúp giảm tổn thất áp suất và duy trì lưu lượng tối đa khi van ở trạng thái mở hoàn toàn.
• Tiết kiệm chi phí vận hành: Việc sử dụng nguồn khí nén thay cho thao tác bằng tay giúp giảm nhân công, tăng năng suất và tối ưu chi phí trong quá trình sử dụng.
• Tuổi thọ cao, ít bảo trì: Bộ truyền động khí nén có kết cấu đơn giản, hoạt động ổn định, ít hư hỏng và có tuổi thọ lâu dài khi được cấp nguồn khí sạch đạt tiêu chuẩn.
• Lắp đặt linh hoạt: Van có thể lắp theo phương ngang hoặc phương đứng trên nhiều hệ thống đường ống công nghiệp có kích thước từ DN50 trở lên.

Thông số kỹ thuật

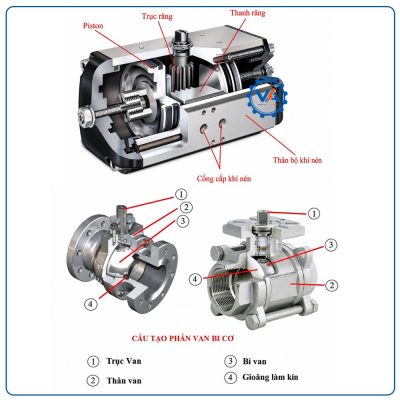

Cấu tạo Van bi inox điều khiển khí nén DN100

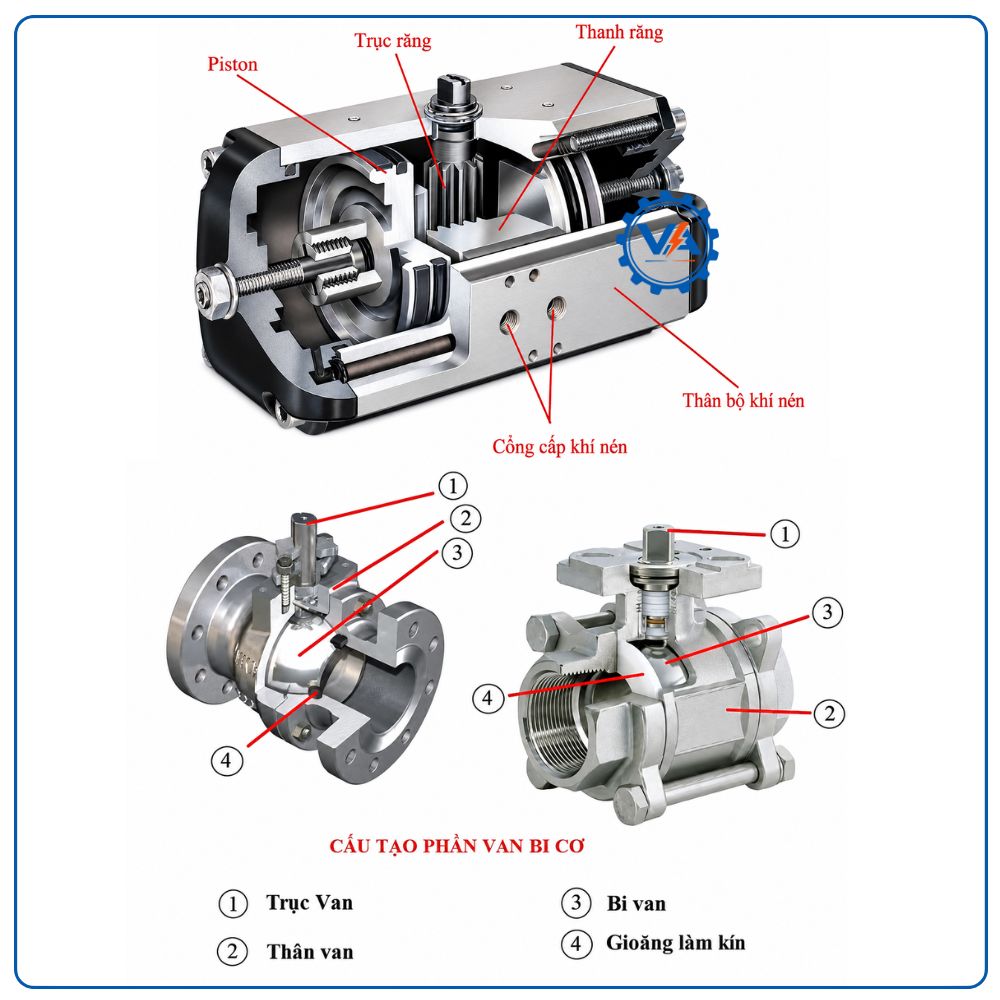

Van bi inox điều khiển khí nén DN100 được cấu thành từ hai cụm chính là thân van bi inox và bộ truyền động khí nén.

Thân van bi inox

Đây là bộ phận tiếp xúc trực tiếp với lưu chất, được chế tạo bằng inox SUS304 có khả năng chống ăn mòn và chịu áp lực tốt. Bên trong thân van gồm bi van dạng cầu được khoan lỗ xuyên tâm, trục van truyền động và hệ thống gioăng PTFE giúp tăng độ kín, hạn chế rò rỉ trong quá trình vận hành. Hai đầu van sử dụng kết nối mặt bích giúp lắp đặt chắc chắn trên các hệ thống đường ống DN100.

Bộ truyền động khí nén

Bộ điều khiển khí nén có nhiệm vụ tạo mô-men xoắn để xoay bi van. Cấu tạo gồm thân hợp kim nhôm sơn chống ăn mòn, piston, trục truyền động, bánh răng, buồng khí và lò xo hồi vị (đối với loại tác động đơn). Thiết bị có thể kết hợp với van điện từ, công tắc hành trình, bộ định vị tuyến tính hoặc bộ giới hạn hành trình để đáp ứng yêu cầu điều khiển tự động.

Nguyên lý hoạt động

Van hoạt động dựa trên nguồn khí nén được cấp vào bộ truyền động.

Khi khí nén đi vào buồng xi lanh, piston dịch chuyển tạo lực xoắn làm trục van quay 90°. Trục truyền động kéo theo bi van xoay, đưa lỗ xuyên tâm của bi trùng với đường ống để lưu chất đi qua hoặc xoay vuông góc để ngăn hoàn toàn dòng chảy.

Đối với bộ truyền động tác động kép, khí nén được cấp luân phiên vào hai buồng để thực hiện cả quá trình đóng và mở van.

Đối với bộ truyền động tác động đơn, khi mất nguồn khí nén, lò xo sẽ tự động đưa van trở về trạng thái ban đầu nhằm đảm bảo an toàn cho hệ thống.

Bảng so sánh tổng quan 5 thương hiệu Van bi inox điều khiển khí nén

Ứng dụng thực tế

• Hệ thống cấp nước sạch: Điều khiển đóng mở tự động trong các tuyến ống cấp nước tại nhà máy, khu công nghiệp và trạm bơm.
• Hệ thống xử lý nước thải: Làm việc ổn định trong môi trường nước thải, bùn loãng và các hệ thống xử lý môi trường.
• Nhà máy thực phẩm và đồ uống: Thân van inox 304 đảm bảo vệ sinh, phù hợp vận chuyển nước tinh khiết, sữa, nước giải khát và thực phẩm lỏng.
• Ngành hóa chất: Điều khiển nhiều loại hóa chất có tính ăn mòn nhẹ, dung môi và chất lỏng công nghiệp.
• Hệ thống khí nén: Đóng mở đường cấp khí nhanh chóng, giúp tăng hiệu quả vận hành cho dây chuyền tự động.
• Hệ thống hơi nóng: Làm việc với hơi nước áp lực trong giới hạn nhiệt độ cho phép, đáp ứng yêu cầu của nhiều dây chuyền sản xuất.
• Hệ thống HVAC: Điều khiển lưu lượng nước lạnh, nước nóng trong các hệ thống điều hòa trung tâm.
• Nhà máy giấy, dệt nhuộm, xi măng và nhiệt điện: Phù hợp với các hệ thống vận hành liên tục, yêu cầu độ bền cao và khả năng tự động hóa

Các bước lắp đặt Van bi inox điều khiển khí nén DN100

Để van hoạt động ổn định và kéo dài tuổi thọ, quá trình lắp đặt cần được thực hiện đúng kỹ thuật theo các bước sau:

Bước 1: Kiểm tra thiết bị trước khi lắp

Đối chiếu kích thước DN100, tiêu chuẩn mặt bích, áp suất làm việc và kiểm tra ngoại quan của van, bộ truyền động khí nén để đảm bảo thiết bị không bị hư hỏng trong quá trình vận chuyển.

Bước 2: Vệ sinh đường ống

Làm sạch bụi bẩn, cặn hàn, rỉ sét và các tạp chất bên trong đường ống nhằm tránh làm trầy xước bi van hoặc ảnh hưởng đến độ kín của gioăng.

Bước 3: Tiến hành lắp đặt

Đưa van vào đúng vị trí giữa hai mặt bích, căn chỉnh đồng tâm rồi siết bu lông theo nguyên tắc đối xứng để lực ép phân bố đều, đảm bảo độ kín và tránh làm biến dạng mặt bích.

Bước 4: Kết nối hệ thống khí nén

Lắp đường ống khí nén vào bộ truyền động, kết nối van điện từ và các phụ kiện điều khiển nếu có. Đảm bảo nguồn khí sạch, khô và áp suất nằm trong khoảng 3–8 Bar.

Bước 5: Kiểm tra vận hành

Tiến hành chạy thử nhiều chu kỳ đóng mở để kiểm tra khả năng hoạt động của van, độ kín tại các vị trí kết nối và xác nhận hệ thống làm việc ổn định trước khi đưa vào sử dụng chính thức.

Phân phối Van bi inox điều khiển khí nén DN100 chính hãng

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM là đơn vị chuyên cung cấp các dòng van công nghiệp, van điều khiển tự động và phụ kiện đường ống phục vụ cho nhiều lĩnh vực như cấp thoát nước, HVAC, PCCC, thực phẩm, hóa chất và sản xuất công nghiệp.

Khi lựa chọn sản phẩm tại DTA Việt Nam, khách hàng được tư vấn lựa chọn đúng model, kích thước và tiêu chuẩn kết nối phù hợp với hệ thống, đồng thời được hỗ trợ đầy đủ chứng từ CO, CQ, chính sách bảo hành và giao hàng trên toàn quốc.

CÔNG TY CỔ PHẦN VẬT TƯ THIẾT BỊ DTA VIỆT NAM

Hotline: 0961.332.786 – 0961.483.239
