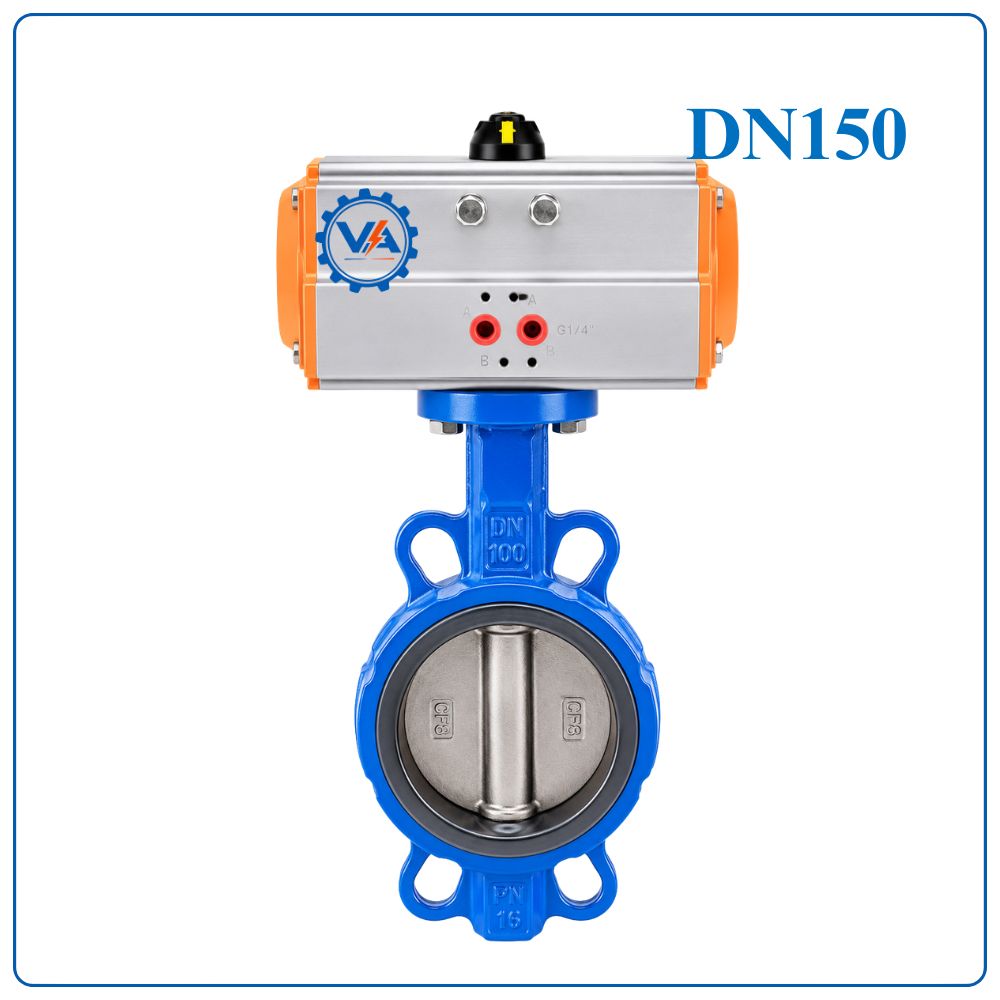

Van bướm gang điều khiển khí nén DN150

Van Bướm Gang Điều Khiển Khí Nén DN150 Là Gì?

Van bướm gang điều khiển khí nén DN150 là dòng van tự động sử dụng bộ truyền động khí nén để điều khiển quá trình đóng mở lưu chất trong đường ống có kích thước DN150 (6 inch – Phi 168 mm).

Thiết bị kết hợp giữa thân van bướm gang và actuator khí nén, cho phép vận hành nhanh, chính xác và phù hợp với các hệ thống tự động hóa hiện đại. DN150 là kích thước được sử dụng phổ biến trên các tuyến ống chính có lưu lượng lớn trong nhà máy và khu công nghiệp.

Thông Số Kỹ Thuật Van Bướm Gang Điều Khiển Khí Nén DN150

Cấu Tạo Van Bướm Gang Điều Khiển Khí Nén DN150

Nguyên Lý Hoạt Động

Khi nguồn khí nén được cấp vào bộ actuator, piston sẽ dịch chuyển và tạo mô-men xoắn lên trục van. Trục van quay kéo theo đĩa van inox 304 xoay góc 90° để thực hiện thao tác đóng hoặc mở dòng lưu chất.

Đối với dòng tác động kép, khí nén được sử dụng cho cả hai chiều vận hành. Đối với dòng tác động đơn, hệ thống lò xo hồi vị sẽ đưa van về trạng thái an toàn khi mất nguồn khí nén.

Bảng So Sánh Các Thương Hiệu Van Bướm Điều Khiển Khí Nén Phổ Biến

Ưu Điểm Của Van Bướm Gang Điều Khiển Khí Nén DN150

• Tốc độ đóng mở nhanh từ 1 – 3 giây.
• Hoạt động hoàn toàn tự động.
• Độ kín cao, hạn chế thất thoát lưu chất.
• Kết cấu gọn nhẹ, tiết kiệm không gian lắp đặt.
• Chi phí vận hành thấp.
• Hoạt động ổn định trong môi trường công nghiệp.
• Phù hợp với hệ thống điều khiển PLC, SCADA.
• Tuổi thọ cao, ít phát sinh bảo trì.

Phân Loại Van Bướm Gang Điều Khiển Khí Nén DN150

Van Bướm Khí Nén Tác Động Đơn DN150

Dòng van được trang bị lò xo hồi vị bên trong actuator. Khi mất nguồn khí nén, van sẽ tự động trở về trạng thái đóng hoặc mở đã được cài đặt trước.

Van Bướm Khí Nén Tác Động Kép DN150

Sử dụng khí nén cho cả hai quá trình đóng và mở van, giúp vận hành liên tục và ổn định trong thời gian dài.

Van Bướm Khí Nén Kiểu Wafer DN150

Thiết kế dạng kẹp giữa hai mặt bích, trọng lượng nhẹ và dễ lắp đặt.

Van Bướm Khí Nén Kiểu Lug DN150

Thân van có các tai ren độc lập, thuận tiện cho việc tháo lắp và bảo trì từng đoạn đường ống.

Ứng Dụng Van Bướm Gang Điều Khiển Khí Nén DN150

Van được sử dụng trong nhiều lĩnh vực khác nhau như:

• Nhà máy cấp nước sạch.
• Hệ thống xử lý nước thải.
• Hệ thống phòng cháy chữa cháy.
• Nhà máy thực phẩm và đồ uống.
• Nhà máy sản xuất giấy.
• Hệ thống khí nén công nghiệp.
• Nhà máy nhiệt điện và xi măng.
• Hệ thống HVAC của các tòa nhà lớn.
• Các dây chuyền sản xuất tự động.

Quy Trình Lắp Đặt Van Bướm Gang Điều Khiển Khí Nén DN150

Bước 1: Chuẩn Bị Đường Ống

• Kiểm tra kích thước mặt bích phù hợp DN150.
• Vệ sinh sạch bụi bẩn và dị vật trong đường ống.

Bước 2: Định Vị Van

• Đặt van vào giữa hai mặt bích.
• Mở đĩa van khoảng 10° để tránh va chạm trong quá trình lắp đặt.

Bước 3: Cố Định Van

• Lắp bulong và siết theo hình chữ X.
• Đảm bảo lực siết đồng đều trên toàn bộ mặt bích.

Bước 4: Kết Nối Bộ Khí Nén

• Cấp nguồn khí nén từ 4 – 8 Bar.
• Kiểm tra các đầu nối và van điện từ.

Bước 5: Kiểm Tra Vận Hành

• Thử chu trình đóng mở nhiều lần.
• Kiểm tra độ kín trước khi đưa vào sử dụng chính thức.

Nhà Cung Cấp Van Bướm Gang Điều Khiển Khí Nén DN150 Uy Tín

Công Ty Cổ Phần Vật Tư Thiết Bị DTA Việt Nam là đơn vị chuyên nhập khẩu và phân phối van bướm gang điều khiển khí nén DN150 chính hãng cho các công trình dân dụng, nhà máy và khu công nghiệp trên toàn quốc.

Cam Kết Của DTA Việt Nam

• Hàng chính hãng, chất lượng cao.
• Đầy đủ CO, CQ theo yêu cầu dự án.
• Giá cạnh tranh cho đại lý và nhà thầu.
• Hỗ trợ tư vấn kỹ thuật chuyên sâu.
• Giao hàng nhanh toàn quốc.

Liên hệ DTA Việt Nam để nhận báo giá: 0961.332.786 – 0961.483.239
