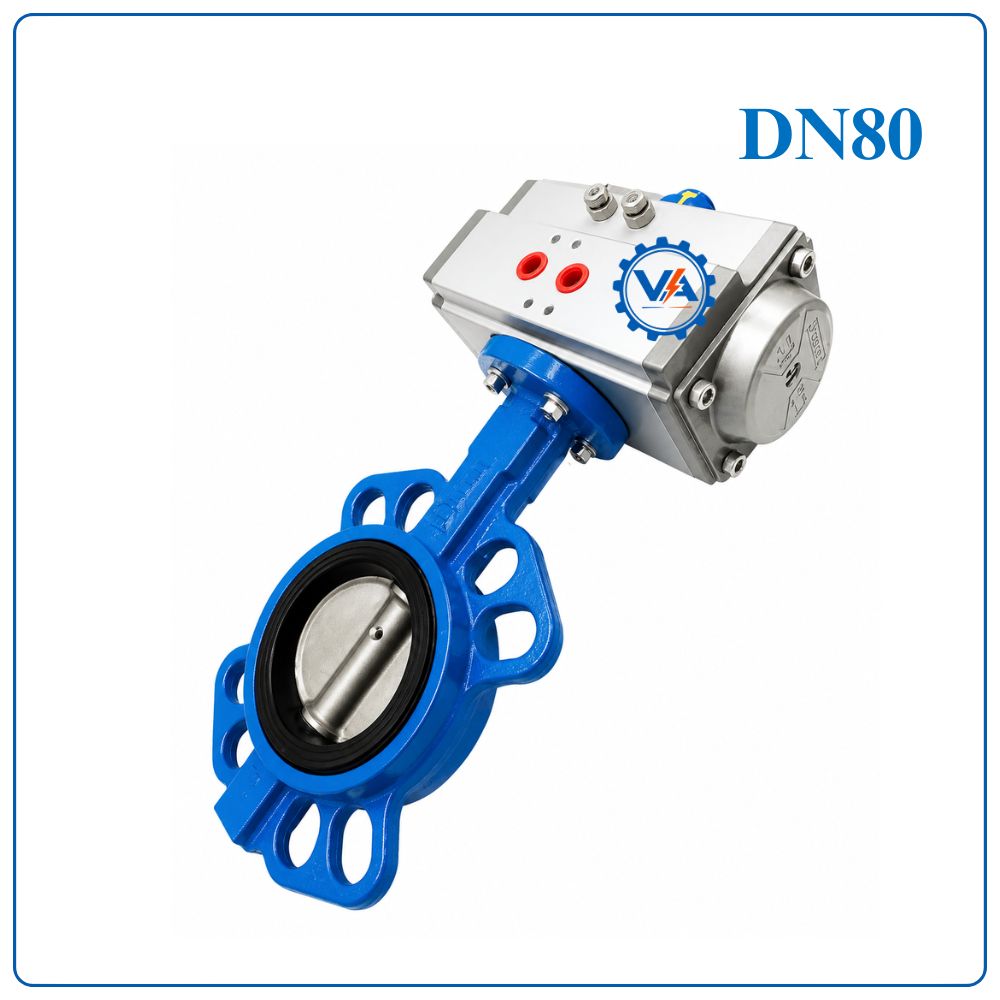

Van bướm gang điều khiển khí nén DN80

Van Bướm Gang Điều Khiển Khí Nén DN80 Là Gì?

Van bướm gang điều khiển khí nén DN80 là thiết bị đóng mở tự động dành cho đường ống DN80 (3 inch – Phi 89 mm). Van sử dụng bộ truyền động khí nén kết hợp với thân gang và đĩa van inox 304 để điều khiển lưu chất một cách nhanh chóng, chính xác và ổn định trong nhiều hệ thống công nghiệp.

Thông Số Kỹ Thuật Van Bướm Gang Điều Khiển Khí Nén DN80

Cấu Tạo Van Bướm Gang Điều Khiển Khí Nén DN80

Nguyên Lý Hoạt Động

Khi khí nén được cấp vào bộ truyền động, piston bên trong actuator sẽ dịch chuyển và tạo lực xoay lên trục van. Trục van làm đĩa van inox 304 quay từ 0° đến 90°, thực hiện chức năng đóng hoặc mở dòng lưu chất.

Đối với actuator tác động kép, khí nén điều khiển cả hai chiều vận hành. Đối với actuator tác động đơn, lò xo hồi vị sẽ đưa van trở về trạng thái ban đầu khi mất nguồn khí nén.

Ưu Điểm Của Van Bướm Gang Điều Khiển Khí Nén DN80

• Thời gian đóng mở nhanh chỉ từ 1 – 2 giây.
• Hoạt động ổn định với tần suất đóng mở cao.
• Độ kín tốt, hạn chế thất thoát lưu chất.
• Dễ dàng tích hợp với hệ thống PLC và tự động hóa.
• Chi phí đầu tư hợp lý.
• Kết cấu nhỏ gọn, tiết kiệm không gian.
• An toàn khi vận hành trong môi trường công nghiệp.
• Bảo trì và thay thế phụ kiện đơn giản.

Phân Loại Van Bướm Gang Điều Khiển Khí Nén DN80

Van Bướm Khí Nén Tác Động Đơn DN80

Sử dụng lò xo hồi vị để đưa van về trạng thái đóng hoặc mở khi nguồn khí nén bị gián đoạn. Loại van này được sử dụng nhiều trong các hệ thống yêu cầu độ an toàn cao.

Van Bướm Khí Nén Tác Động Kép DN80

Khí nén được cấp cho cả hai quá trình đóng và mở, giúp van vận hành ổn định trong các dây chuyền sản xuất liên tục.

Van Bướm Gang Điều Khiển Khí Nén Wafer DN80

Thiết kế dạng kẹp giữa hai mặt bích, trọng lượng nhẹ và lắp đặt nhanh chóng.

Van Bướm Gang Điều Khiển Khí Nén Lug DN80

Có các tai ren trên thân van, thuận tiện cho việc bảo trì hoặc thay thế từng đoạn đường ống riêng biệt.

Bảng So Sánh Các Thương Hiệu Van Bướm Điều Khiển Khí Nén Phổ Biến

Ứng Dụng Van Bướm Gang Điều Khiển Khí Nén DN80

Van DN80 được sử dụng phổ biến trong:

• Hệ thống cấp nước sinh hoạt.
• Hệ thống xử lý nước sạch.
• Nhà máy thực phẩm và đồ uống.
• Hệ thống khí nén công nghiệp.
• Hệ thống HVAC trung tâm.
• Nhà máy dược phẩm.
• Hệ thống phòng cháy chữa cháy.
• Dây chuyền sản xuất tự động.
• Hệ thống cấp thoát nước khu công nghiệp.

Hướng Dẫn Lắp Đặt Van Bướm Gang Điều Khiển Khí Nén DN80

Bước 1: Kiểm Tra Thiết Bị

• Kiểm tra ngoại quan thân van, actuator và phụ kiện.
• Đảm bảo van đúng kích thước DN80 theo thiết kế.

Bước 2: Chuẩn Bị Đường Ống

• Làm sạch mặt bích và bên trong đường ống.
• Loại bỏ cặn bẩn, xỉ hàn hoặc dị vật.

Bước 3: Đưa Van Vào Vị Trí

• Đặt van giữa hai mặt bích.
• Giữ đĩa van mở khoảng 10° để tránh va chạm trong quá trình lắp đặt.

Bước 4: Siết Bulong

• Siết bulong theo nguyên tắc đối xứng.
• Đảm bảo lực siết đồng đều trên toàn bộ mặt bích.

Bước 5: Kết Nối Khí Nén Và Chạy Thử

• Đấu nối nguồn khí nén từ 4 – 8 Bar.
• Kiểm tra van điện từ và các đầu nối khí.
• Thực hiện đóng mở thử trước khi đưa hệ thống vào hoạt động.

Phân Phối Van Bướm Gang Điều Khiển Khí Nén DN80

Công Ty Cổ Phần Vật Tư Thiết Bị DTA Việt Nam chuyên nhập khẩu và phân phối van bướm gang điều khiển khí nén DN80 chính hãng, đầy đủ kích thước và tiêu chuẩn kết nối phục vụ cho các công trình dân dụng và công nghiệp trên toàn quốc.

Cam Kết Khi Mua Hàng

• Hàng chính hãng, chất lượng đảm bảo.
• Đầy đủ CO, CQ theo yêu cầu dự án.
• Giá tốt cho đại lý và nhà thầu.
• Tư vấn kỹ thuật chuyên sâu.
• Hỗ trợ giao hàng toàn quốc.
• Bảo hành theo tiêu chuẩn nhà sản xuất.

Hotline tư vấn và báo giá: 0961.332.786 – 0961.483.239
