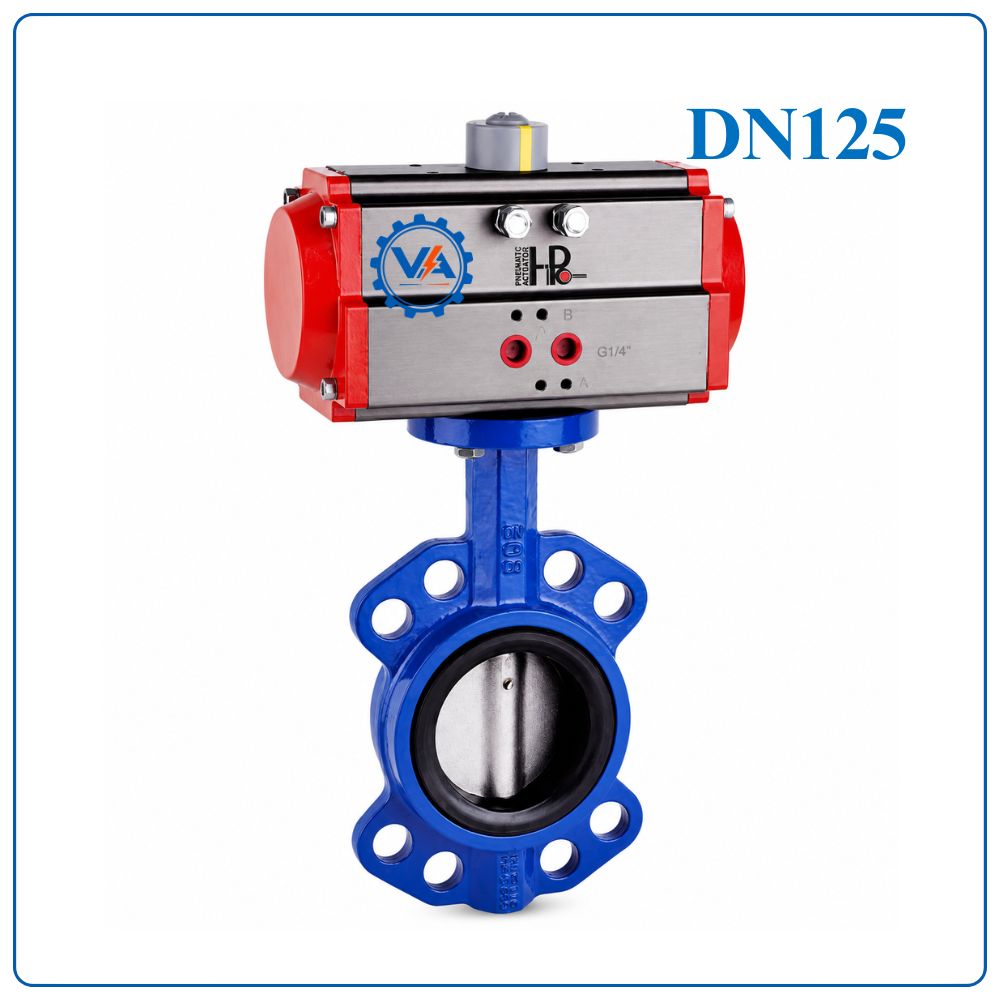

Van bướm gang điều khiển khí nén DN125

Van Bướm Gang Điều Khiển Khí Nén DN125 Là Gì?

Van bướm gang điều khiển khí nén DN125 là thiết bị đóng mở tự động được lắp đặt trên đường ống có kích thước DN125 (5 inch – Phi 141 mm). Van sử dụng bộ truyền động khí nén để điều khiển đĩa van xoay góc 90°, giúp kiểm soát dòng chảy nhanh chóng và chính xác mà không cần thao tác thủ công. Thiết bị được sử dụng rộng rãi trong các hệ thống nước sạch, nước thải, khí nén, PCCC và dây chuyền sản xuất tự động.

Thông Số Kỹ Thuật Van Bướm Gang Điều Khiển Khí Nén DN125

Cấu Tạo Van Bướm Gang Điều Khiển Khí Nén DN125

Nguyên Lý Hoạt Động

Khi khí nén được cấp vào bộ truyền động, piston bên trong actuator sẽ sinh lực tác động lên hệ thống bánh răng, làm trục van quay 90°. Chuyển động này truyền trực tiếp đến đĩa van inox 304, giúp van chuyển đổi giữa trạng thái đóng và mở.

Đối với dòng tác động kép, khí nén được sử dụng cho cả hai chiều đóng và mở. Trong khi đó, dòng tác động đơn được trang bị lò xo hồi vị, giúp van tự động trở về trạng thái ban đầu khi mất nguồn khí nén.

Ưu Điểm Của Van Bướm Gang Điều Khiển Khí Nén DN125

• Đóng mở nhanh chỉ trong vài giây.
• Hoạt động hoàn toàn tự động.
• Tiết kiệm chi phí vận hành.
• Độ kín cao, hạn chế rò rỉ.
• Chịu áp lực và lưu lượng lớn.
• Phù hợp với hệ thống vận hành liên tục.
• Dễ dàng tích hợp PLC và SCADA.
• Chi phí đầu tư thấp hơn nhiều dòng van tự động khác.
• An toàn khi sử dụng trong môi trường dễ cháy nổ.

Ứng Dụng Thực Tế Của Van Bướm Gang Điều Khiển Khí Nén DN125

Van bướm gang điều khiển khí nén được sử dụng phổ biến trong nhiều lĩnh vực công nghiệp như:

• Hệ thống cấp nước sinh hoạt.
• Nhà máy xử lý nước thải.
• Hệ thống phòng cháy chữa cháy.
• Nhà máy thực phẩm và đồ uống.
• Hệ thống khí nén công nghiệp.
• Nhà máy giấy, dệt nhuộm.
• Nhà máy xi măng và khai khoáng.
• Dây chuyền sản xuất tự động hóa.

Phân Loại Van Bướm Gang Điều Khiển Khí Nén DN125

Để đáp ứng các yêu cầu vận hành khác nhau, van bướm gang điều khiển khí nén DN125 được sản xuất với nhiều kiểu kết nối và dạng điều khiển khác nhau.

• Van Bướm Gang Điều Khiển Khí Nén Tác Động Đơn DN125: Đây là dòng van được tích hợp lò xo hồi vị bên trong bộ truyền động khí nén. Khi mất nguồn khí cấp, lò xo sẽ tự động đưa van trở về trạng thái đóng hoặc mở đã được cài đặt trước.
• Van Bướm Gang Điều Khiển Khí Nén Tác Động Kép DN125: Dòng van này sử dụng khí nén cho cả hai quá trình đóng và mở. Đây là lựa chọn phổ biến trong các hệ thống vận hành liên tục nhờ khả năng hoạt động ổn định và tuổi thọ cao.
• Van Bướm Gang Điều Khiển Khí Nén Kiểu Wafer DN125: Kiểu kết nối Wafer được lắp kẹp giữa hai mặt bích đường ống, giúp giảm trọng lượng và tiết kiệm không gian lắp đặt.
• Van Bướm Gang Điều Khiển Khí Nén Kiểu Lug DN125: Van được thiết kế với các tai ren xung quanh thân van, cho phép tháo rời từng đoạn đường ống mà không ảnh hưởng đến toàn bộ hệ thống.

Bảng So Sánh Các Thương Hiệu Van Bướm Điều Khiển Khí Nén Phổ Biến

Hướng Dẫn Lắp Đặt Van Bướm Gang Điều Khiển Khí Nén DN125

Bước 1: Kiểm Tra Đường Ống

• Vệ sinh sạch đường ống trước khi lắp đặt.
• Đảm bảo mặt bích đúng tiêu chuẩn và kích thước DN125.

Bước 2: Đưa Van Vào Vị Trí

• Đặt van vào giữa hai mặt bích.
• Để đĩa van mở khoảng 10° nhằm tránh va chạm khi siết bulong.

Bước 3: Siết Bulong Cố Định

• Siết bulong theo hình chữ X hoặc đối xứng.
• Đảm bảo lực siết đồng đều trên toàn bộ mặt bích.

Bước 4: Kết Nối Khí Nén

• Cấp nguồn khí từ 3 – 8 Bar.
• Kiểm tra các đầu nối khí và van điện từ.

Bước 5: Vận Hành Thử

• Kiểm tra chu trình đóng mở.
• Đánh giá độ kín và khả năng hoạt động của van trước khi đưa vào sử dụng chính thức.
