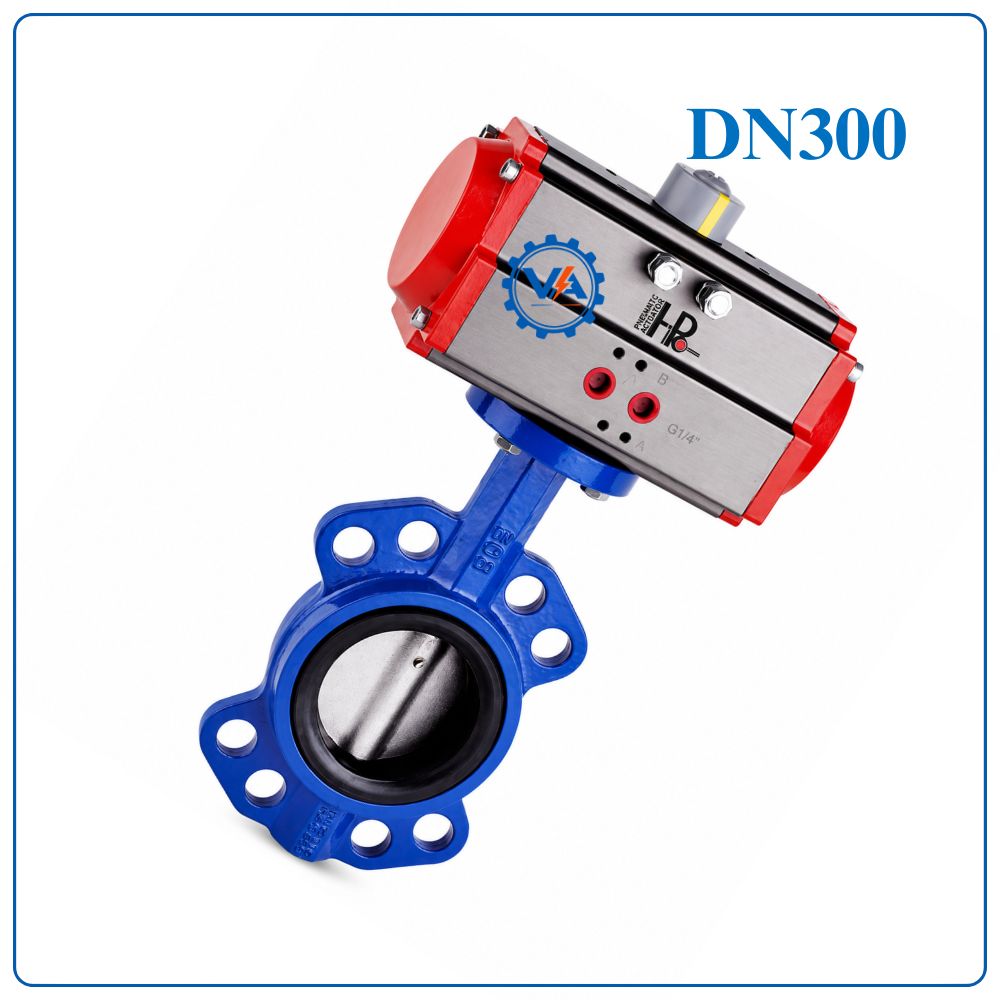

Van bướm gang điều khiển khí nén DN300

Van Bướm Gang Điều Khiển Khí Nén DN300 Là Gì?

Van bướm gang điều khiển khí nén DN300 là thiết bị tự động dùng để đóng mở hoặc điều tiết dòng chảy trên đường ống DN300 (12 inch – Phi 324 mm). Van được vận hành bằng bộ truyền động khí nén, giúp nâng cao hiệu quả kiểm soát lưu chất và giảm thiểu thao tác thủ công trong các hệ thống công nghiệp có quy mô lớn.

Thông Số Kỹ Thuật Van Bướm Gang Điều Khiển Khí Nén DN300

Cấu Tạo Van Bướm Gang Điều Khiển Khí Nén DN300

Nguyên Lý Hoạt Động

Khi khí nén được cấp vào bộ truyền động, piston sẽ dịch chuyển và tạo ra lực quay. Lực này được truyền đến trục van, làm đĩa van inox 304 xoay một góc từ 0° đến 90° để thực hiện thao tác đóng hoặc mở dòng lưu chất.

Đối với loại tác động kép, khí nén được sử dụng cho cả hai chiều vận hành. Đối với loại tác động đơn, lò xo hồi vị sẽ hỗ trợ đưa van về trạng thái an toàn khi xảy ra sự cố mất khí.

Ưu Điểm Của Van Bướm Gang Điều Khiển Khí Nén DN300

• Khả năng đóng mở nhanh và ổn định.
• Vận hành hoàn toàn tự động.
• Phù hợp với hệ thống đường ống đường kính lớn.
• Độ kín cao, hạn chế rò rỉ lưu chất.
• Tiết kiệm chi phí nhân công.
• Dễ dàng kết nối với hệ thống điều khiển trung tâm.
• Hoạt động bền bỉ trong môi trường công nghiệp.
• Chi phí đầu tư thấp hơn nhiều dòng van tự động khác cùng kích thước.

Bảng So Sánh Các Thương Hiệu Van Bướm Điều Khiển Khí Nén Phổ Biến

Phân Loại Van Bướm Gang Điều Khiển Khí Nén DN300

Van Bướm Khí Nén Tác Động Đơn DN300

Sử dụng lò xo hồi vị để đưa van về vị trí ban đầu khi mất nguồn khí nén. Dòng van này phù hợp với các hệ thống yêu cầu độ an toàn cao.

Van Bướm Khí Nén Tác Động Kép DN300

Khí nén được sử dụng cho cả hai quá trình đóng và mở van. Đây là lựa chọn phổ biến trong các nhà máy sản xuất vận hành liên tục.

Van Bướm Gang Điều Khiển Khí Nén Wafer DN300

Thiết kế dạng kẹp giữa hai mặt bích, giúp tối ưu không gian lắp đặt và giảm trọng lượng hệ thống.

Van Bướm Gang Điều Khiển Khí Nén Lug DN300

Có các tai ren độc lập trên thân van, thuận tiện cho việc bảo trì hoặc thay thế từng đoạn đường ống.

Ứng Dụng Van Bướm Gang Điều Khiển Khí Nén DN300

Nhờ khả năng xử lý lưu lượng lớn, van DN300 được sử dụng trong nhiều lĩnh vực như:

• Hệ thống cấp nước đô thị.
• Nhà máy xử lý nước sạch.
• Trạm xử lý nước thải tập trung.
• Hệ thống bơm công nghiệp.
• Nhà máy nhiệt điện.
• Nhà máy xi măng.
• Nhà máy giấy và bột giấy.
• Hệ thống HVAC trung tâm.
• Các khu công nghiệp và khu chế xuất.

Hướng Dẫn Lắp Đặt Van Bướm Gang Điều Khiển Khí Nén DN300

Bước 1: Kiểm Tra Thiết Bị

• Kiểm tra tình trạng thân van, actuator và phụ kiện đi kèm.
• Đảm bảo van đúng kích thước DN300 theo thiết kế hệ thống.

Bước 2: Vệ Sinh Đường Ống

• Loại bỏ cặn bẩn, xỉ hàn và dị vật bên trong đường ống.
• Kiểm tra độ phẳng của mặt bích trước khi lắp đặt.

Bước 3: Định Vị Van

• Đưa van vào giữa hai mặt bích.
• Giữ đĩa van mở nhẹ khoảng 10° – 15%.
• Căn chỉnh đồng tâm giữa van và đường ống.

Bước 4: Siết Bulong

• Lắp đầy đủ bulong và đai ốc.
• Siết đối xứng theo hình chữ X để đảm bảo lực phân bổ đều.

Bước 5: Kết Nối Khí Nén Và Kiểm Tra

• Đấu nối nguồn khí nén vào actuator.
• Kiểm tra van điện từ và các đầu nối khí.
• Thực hiện đóng mở thử trước khi đưa vào vận hành.

Cung Cấp Van Bướm Gang Điều Khiển Khí Nén DN300

Công Ty Cổ Phần Vật Tư Thiết Bị DTA Việt Nam chuyên nhập khẩu và phân phối van bướm gang điều khiển khí nén DN300 chính hãng, đáp ứng nhu cầu cho các công trình cấp thoát nước, nhà máy sản xuất và hệ thống công nghiệp trên toàn quốc.

Cam Kết Từ DTA Việt Nam

• Hàng chính hãng, chất lượng đảm bảo.
• Đầy đủ chứng từ CO, CQ.
• Giá tốt cho dự án và đại lý.
• Hỗ trợ tư vấn kỹ thuật chuyên sâu.
• Giao hàng nhanh toàn quốc.
• Bảo hành theo tiêu chuẩn nhà sản xuất.

Hotline tư vấn và báo giá: 0961.332.786 – 0961.483.239
