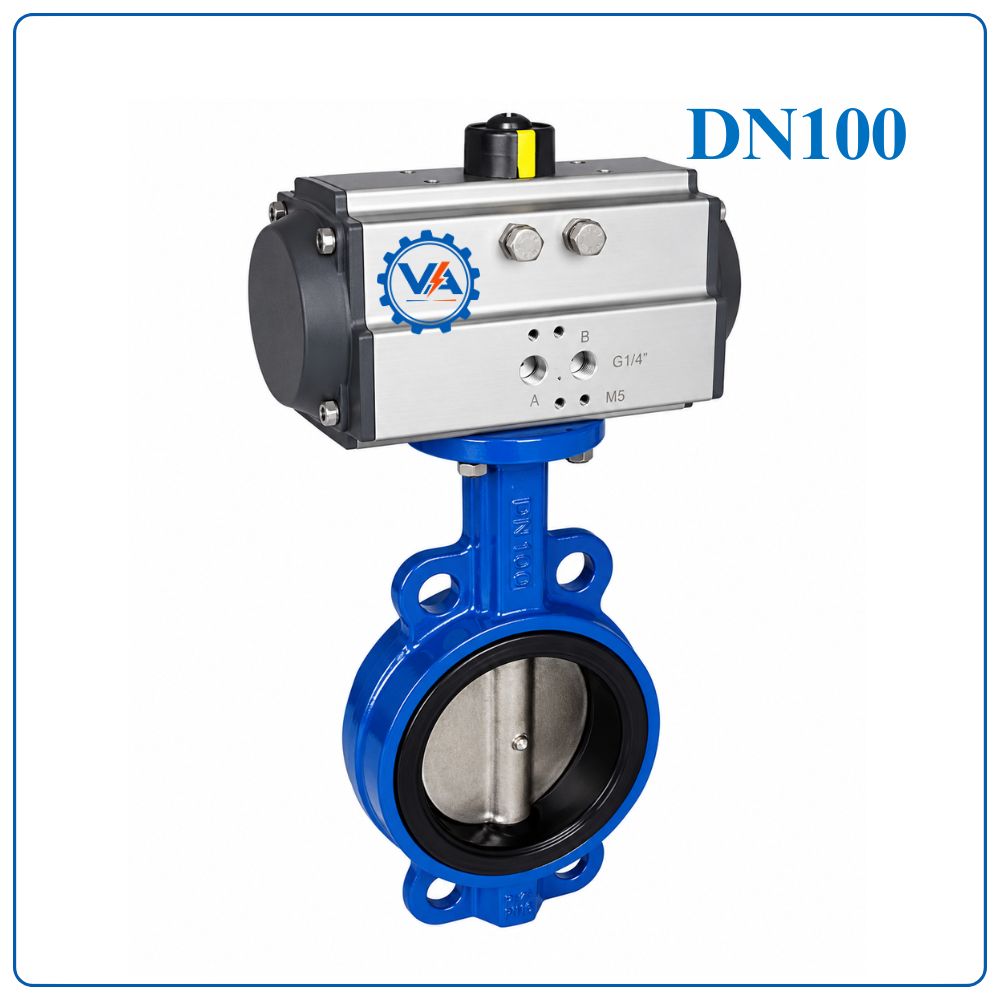

Van bướm gang điều khiển khí nén DN100

Van Bướm Gang Điều Khiển Khí Nén DN100 Là Gì?

Van bướm gang điều khiển khí nén DN100 là thiết bị tự động sử dụng áp lực khí nén để điều khiển quá trình đóng mở dòng chảy trong hệ thống đường ống. Sản phẩm được cấu tạo từ thân van gang, đĩa van inox 304 và bộ truyền động khí nén, giúp vận hành nhanh chóng, chính xác và ổn định.

Với kích thước DN100 (4 inch – Phi 114 mm), dòng van này được sử dụng phổ biến trong hệ thống cấp thoát nước, xử lý nước thải, PCCC, HVAC, khí nén và nhiều dây chuyền sản xuất công nghiệp hiện đại.

Thông Số Kỹ Thuật Van Bướm Gang Điều Khiển Khí Nén DN100

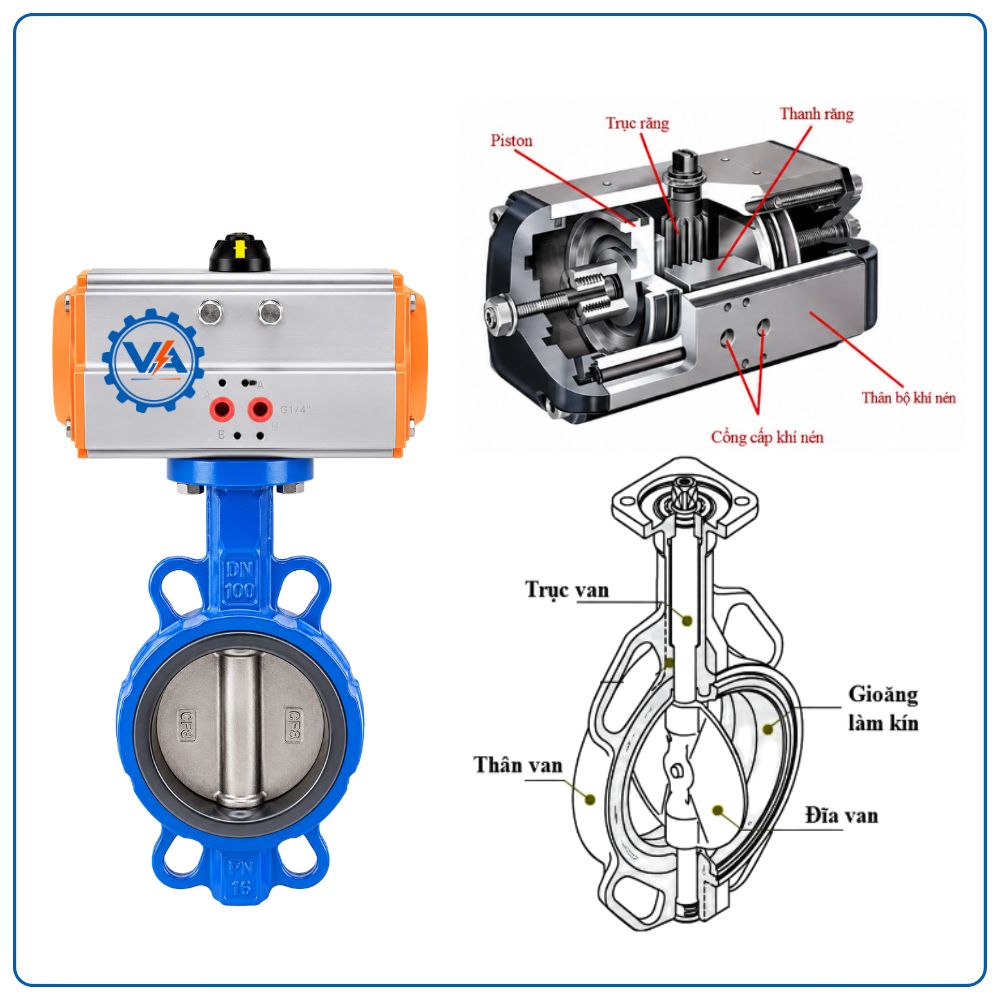

Cấu Tạo Van Bướm Gang Điều Khiển Khí Nén DN100

Nguyên Lý Hoạt Động

Van hoạt động dựa trên nguồn khí nén cấp vào bộ truyền động.

Khi khí nén được đưa vào actuator, piston sẽ tạo lực tác động lên hệ thống bánh răng, làm trục van quay một góc 90°. Trục quay kéo theo đĩa van inox 304 xoay từ vị trí đóng sang mở hoặc ngược lại.

Đối với loại tác động kép, khí nén được sử dụng cho cả quá trình đóng và mở van.

Đối với loại tác động đơn, lò xo hồi vị sẽ đưa van về trạng thái an toàn khi mất nguồn khí nén.

Ưu Điểm Của Van Bướm Gang Điều Khiển Khí Nén DN100

• Đóng mở nhanh chỉ từ 1 – 5 giây.
• Hoạt động hoàn toàn tự động.
• Độ kín cao, hạn chế rò rỉ.
• Tiết kiệm nhân công vận hành.
• Mô-men xoắn lớn, vận hành ổn định.
• Kết cấu gọn nhẹ, dễ lắp đặt.
• Tuổi thọ cao, ít bảo trì.
• Tương thích với hệ thống PLC và SCADA.
• Phù hợp với nhiều môi trường công nghiệp khác nhau.

Các Loại Van Bướm Gang Điều Khiển Khí Nén DN100 Phổ Biến

Van Bướm Khí Nén Tác Động Đơn DN100

Dòng van sử dụng lò xo hồi vị, giúp tự động đóng hoặc mở khi mất khí nén. Thích hợp cho các hệ thống yêu cầu độ an toàn cao như PCCC, hóa chất hoặc xử lý nước.

Van Bướm Khí Nén Tác Động Kép DN100

Sử dụng khí nén cho cả hai chiều đóng và mở. Đây là lựa chọn phổ biến trong các nhà máy sản xuất nhờ khả năng vận hành ổn định và chi phí đầu tư hợp lý.

Bảng So Sánh Các Thương Hiệu Van Bướm Điều Khiển Khí Nén Phổ Biến

Ứng Dụng Van Bướm Gang Điều Khiển Khí Nén DN100

Van được ứng dụng rộng rãi trong:

• Hệ thống cấp nước sạch.
• Nhà máy xử lý nước thải.
• Hệ thống HVAC.
• Hệ thống phòng cháy chữa cháy.
• Nhà máy thực phẩm và đồ uống.
• Nhà máy giấy và dệt nhuộm.
• Hệ thống khí nén công nghiệp.
• Nhà máy xi măng và khai khoáng.
• Dây chuyền sản xuất tự động.

Hướng Dẫn Lắp Đặt Van Bướm Gang Điều Khiển Khí Nén DN100

Để van hoạt động ổn định, đảm bảo độ kín và tuổi thọ lâu dài, quá trình lắp đặt cần thực hiện đúng kỹ thuật.

Bước 1: Kiểm tra và vệ sinh đường ống

• Ngắt hoàn toàn áp lực trong hệ thống.
• Vệ sinh sạch cặn bẩn, rác và dị vật bên trong đường ống.
• Kiểm tra kích thước mặt bích phù hợp với van DN100.

Bước 2: Đưa van vào vị trí lắp đặt

• Đặt van vào giữa hai mặt bích.
• Đảm bảo đĩa van mở khoảng 10° – 15° để tránh va chạm khi siết bulong.
• Căn chỉnh tâm van và tâm đường ống thẳng hàng.

Bước 3: Lắp gioăng và siết bulong

• Lắp gioăng làm kín đúng tiêu chuẩn.
• Siết bulong theo hình chữ X hoặc siết đối xứng để lực phân bổ đều.
• Không siết quá chặt một bên trước để tránh biến dạng thân van.

Bước 4: Đấu nối hệ thống khí nén

• Kết nối nguồn khí nén từ 3 – 8 Bar vào bộ actuator.
• Lắp van điện từ và bộ lọc điều áp khí (nếu có).
• Kiểm tra các đầu nối khí nén tránh rò rỉ.

Bước 5: Chạy thử và nghiệm thu

• Cấp khí nén để kiểm tra quá trình đóng mở.
• Kiểm tra độ kín tại vị trí mặt bích và thân van.
• Đưa hệ thống vào vận hành sau khi hoàn tất kiểm tra.

Địa Chỉ Mua Van Bướm Gang Điều Khiển Khí Nén DN100 Uy Tín

Công Ty Cổ Phần Vật Tư Thiết Bị DTA Việt Nam chuyên nhập khẩu và phân phối van bướm điều khiển khí nén DN100 chính hãng, đầy đủ CO-CQ, đa dạng thương hiệu và chủng loại.

Cam Kết

• Hàng chính hãng, chất lượng cao.
• Giá tốt cho dự án và đại lý.
• Đầy đủ chứng từ CO, CQ.
• Hỗ trợ tư vấn kỹ thuật tận tình.
• Giao hàng nhanh toàn quốc.

Liên hệ DTA Việt Nam để nhận báo giá mới nhất: 0961.332.786 – 0961.483.239
