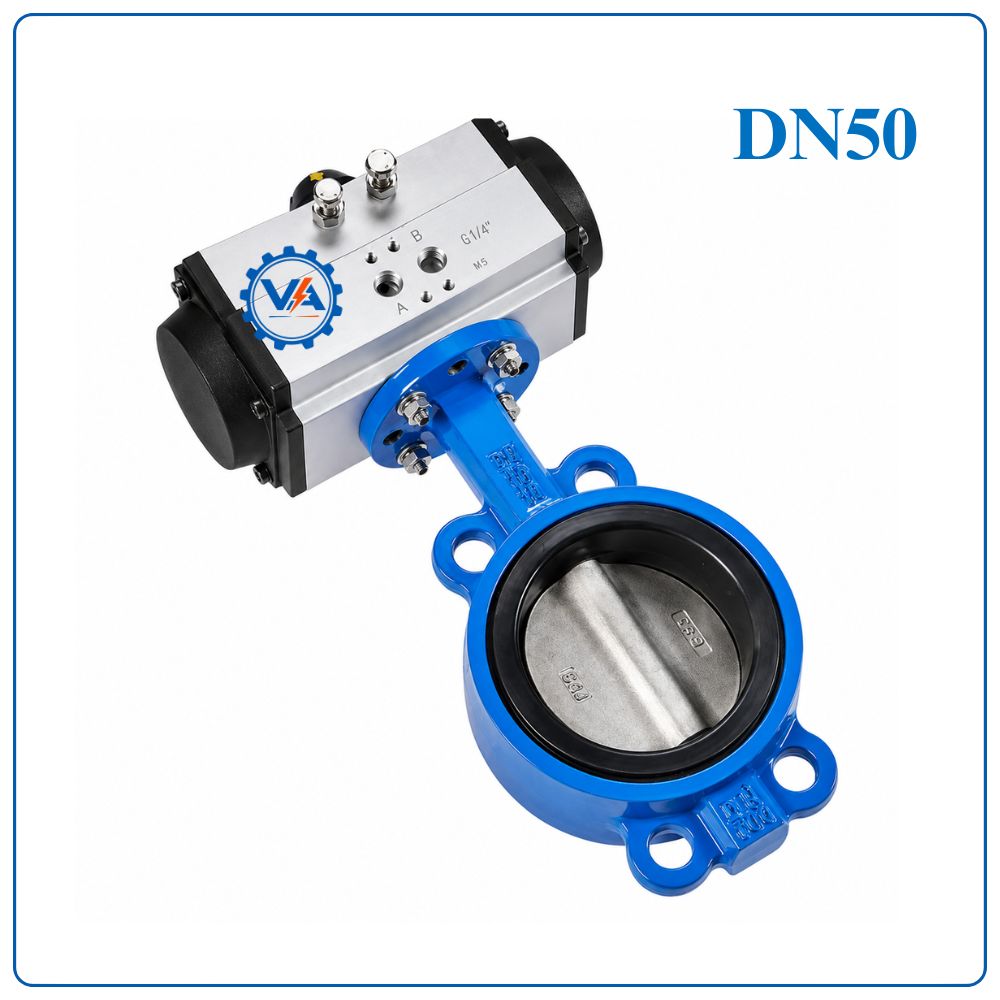

Van bướm gang điều khiển khí nén DN50

Van Bướm Gang Điều Khiển Khí Nén DN50 Là Gì?

Van bướm gang điều khiển khí nén DN50 là thiết bị đóng mở tự động được sử dụng trên đường ống DN50 (2 inch – Phi 60 mm). Van kết hợp giữa thân gang, đĩa van inox 304 và bộ truyền động khí nén, giúp kiểm soát dòng lưu chất nhanh chóng, chính xác và giảm thiểu thao tác vận hành thủ công. Đây là kích thước phổ biến trong các hệ thống nước, khí nén và dây chuyền sản xuất quy mô vừa và nhỏ.

Thông Số Kỹ Thuật Van Bướm Gang Điều Khiển Khí Nén DN50

Cấu Tạo Van Bướm Gang Điều Khiển Khí Nén DN50

Nguyên Lý Hoạt Động

Khi hệ thống cấp khí nén vào actuator, piston bên trong sẽ chuyển động và tạo lực xoay lên trục van. Trục van kéo đĩa van inox 304 quay từ vị trí đóng sang mở hoặc ngược lại.

Đối với loại tác động kép, khí nén thực hiện cả hai quá trình đóng và mở. Với loại tác động đơn, lò xo hồi vị sẽ tự động đưa van về trạng thái cài đặt khi nguồn khí nén bị gián đoạn.

Ưu Điểm Của Van Bướm Gang Điều Khiển Khí Nén DN50

• Kích thước nhỏ gọn, dễ lắp đặt.
• Thời gian đóng mở nhanh.
• Tiêu thụ ít năng lượng vận hành.
• Độ kín cao, hạn chế rò rỉ.
• Phù hợp với nhiều loại lưu chất.
• Dễ tích hợp với hệ thống tự động hóa.
• Chi phí đầu tư hợp lý.
• Bảo trì đơn giản và tuổi thọ cao.

Phân Loại Van Bướm Gang Điều Khiển Khí Nén DN50

Van Bướm Khí Nén Tác Động Đơn DN50

Được tích hợp lò xo hồi vị, thích hợp cho các hệ thống yêu cầu tự động trở về trạng thái an toàn khi mất khí nén.

Van Bướm Khí Nén Tác Động Kép DN50

Sử dụng khí nén cho cả hai chiều vận hành, mang lại khả năng làm việc ổn định và liên tục.

Van Bướm Gang Điều Khiển Khí Nén Wafer DN50

Thiết kế dạng kẹp giữa hai mặt bích, giúp tiết kiệm diện tích lắp đặt và giảm chi phí đầu tư.

Van Bướm Gang Điều Khiển Khí Nén Lug DN50

Có các tai ren độc lập trên thân van, hỗ trợ tháo lắp từng đoạn đường ống thuận tiện hơn trong quá trình bảo trì.

Bảng So Sánh Các Thương Hiệu Van Bướm Điều Khiển Khí Nén Phổ Biến

Ứng Dụng Van Bướm Gang Điều Khiển Khí Nén DN50

DN50 là kích thước được sử dụng nhiều trong các hệ thống:

• Hệ thống cấp nước dân dụng.
• Hệ thống xử lý nước sạch.
• Đường ống khí nén nhà xưởng.
• Hệ thống tưới tiêu tự động.
• Nhà máy thực phẩm và đồ uống.
• Hệ thống HVAC.
• Hệ thống phòng cháy chữa cháy.
• Dây chuyền sản xuất tự động quy mô nhỏ và vừa.

Hướng Dẫn Lắp Đặt Van Bướm Gang Điều Khiển Khí Nén DN50

Bước 1: Kiểm Tra Van Và Đường Ống

• Đảm bảo van đúng kích thước DN50.
• Kiểm tra tình trạng thân van và bộ actuator.
• Vệ sinh sạch đường ống trước khi lắp đặt.

Bước 2: Đưa Van Vào Vị Trí

• Đặt van vào giữa hai mặt bích.
• Giữ đĩa van mở khoảng 10° để tránh va chạm trong quá trình lắp.

Bước 3: Cố Định Van

• Lắp bulong theo đúng tiêu chuẩn.
• Siết bulong theo hình chữ X để lực phân bổ đồng đều.

Bước 4: Kết Nối Khí Nén

• Đấu nối nguồn khí nén vào actuator.
• Kiểm tra van điện từ và các đầu nối khí.

Bước 5: Vận Hành Thử

• Thực hiện đóng mở thử nhiều lần.
• Kiểm tra độ kín trước khi đưa hệ thống vào sử dụng.

Nhà Phân Phối Van Bướm Gang Điều Khiển Khí Nén DN50 Chính Hãng

Công Ty Cổ Phần Vật Tư Thiết Bị DTA Việt Nam chuyên cung cấp van bướm gang điều khiển khí nén DN50 chính hãng, đầy đủ chứng từ CO-CQ, đáp ứng nhu cầu cho các công trình dân dụng và công nghiệp trên toàn quốc.

Cam Kết Của DTA Việt Nam

• Hàng chính hãng, chất lượng cao.
• Đầy đủ CO, CQ theo yêu cầu.
• Giá cạnh tranh cho dự án và đại lý.
• Hỗ trợ tư vấn kỹ thuật tận tình.
• Giao hàng nhanh toàn quốc.
• Bảo hành theo tiêu chuẩn nhà sản xuất.

Hotline tư vấn và báo giá: 0961.332.786 – 0961.483.239
