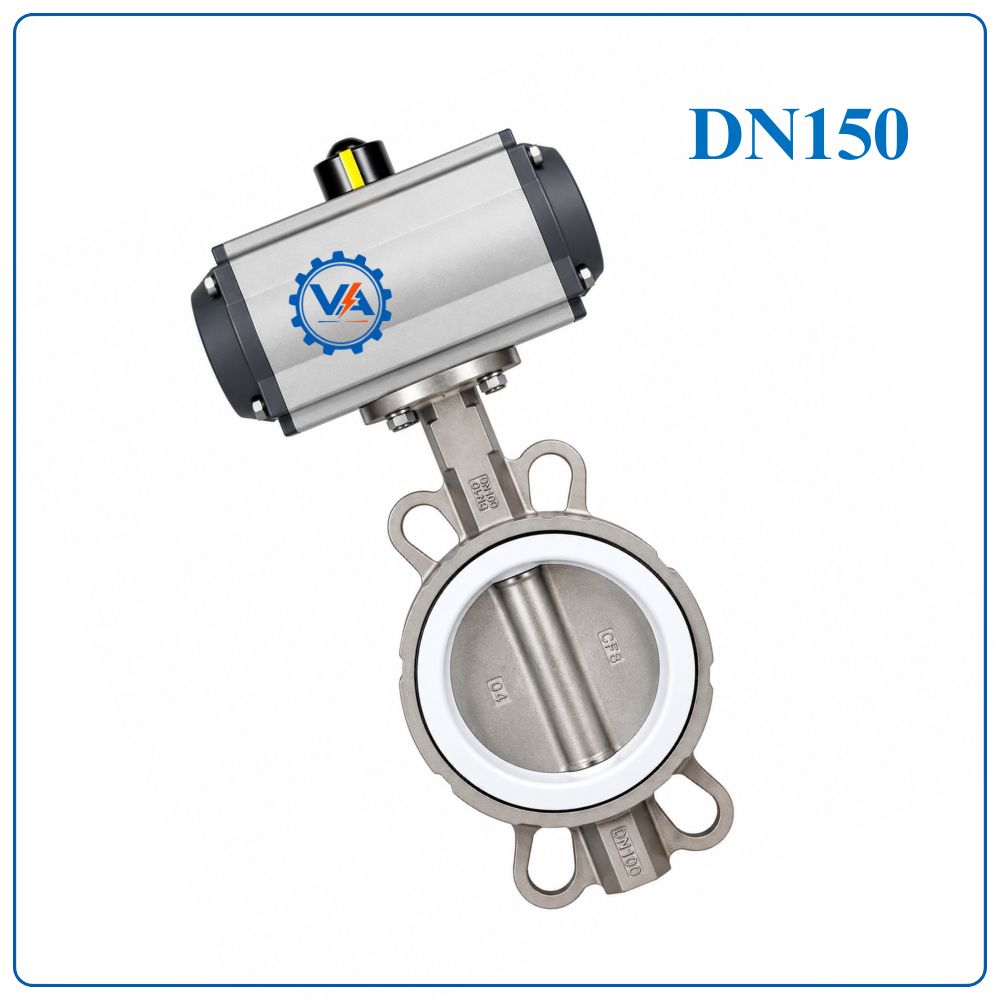

Van bướm inox điều khiển khí nén DN150

Van bướm inox điều khiển khí nén DN150 là gì?

Van bướm inox điều khiển khí nén DN150 là thiết bị tự động hóa dùng để đóng mở hoặc điều tiết lưu lượng trên đường ống DN150 (Phi 168mm – 6 inch). Sản phẩm kết hợp giữa thân van bướm inox và bộ truyền động khí nén, giúp vận hành nhanh chóng, chính xác và giảm tối đa nhân công vận hành.

Với khả năng chống ăn mòn vượt trội, van phù hợp cho các hệ thống nước sạch, hóa chất, thực phẩm, dược phẩm, hơi nóng và xử lý nước thải công nghiệp.

Thông số kỹ thuật van bướm inox điều khiển khí nén DN150

DN150 là một trong những kích thước được sử dụng phổ biến trong các hệ thống công nghiệp vừa và lớn nhờ khả năng đáp ứng lưu lượng cao và vận hành ổn định.

Cấu tạo van bướm inox điều khiển khí nén DN150

Thân van bướm inox

Thân van được chế tạo từ inox 304 hoặc inox 316 có khả năng chống oxy hóa và chống ăn mòn hiệu quả. Đĩa van dạng cánh bướm được lắp trên trục inox giúp xoay góc 90° để thực hiện chức năng đóng mở lưu chất. Gioăng EPDM hoặc PTFE giúp đảm bảo độ kín tuyệt đối trong quá trình vận hành.

Bộ truyền động khí nén

Actuator khí nén được sản xuất từ hợp kim nhôm cao cấp, có khả năng chống bụi và chống nước tốt. Thiết bị nhận nguồn khí nén để tạo mô-men xoắn làm quay trục van, giúp van đóng mở tự động nhanh chóng và chính xác.

Nguyên lý hoạt động

Khi khí nén được cấp vào bộ truyền động, piston bên trong actuator sẽ chuyển động và tạo lực xoay bánh răng. Lực này truyền đến trục van làm đĩa van quay từ vị trí đóng sang mở hoặc ngược lại.

• Van mở hoàn toàn khi đĩa van song song với dòng chảy.
• Van đóng hoàn toàn khi đĩa van vuông góc với dòng chảy.
• Thời gian đóng mở thường chỉ từ 1 – 3 giây tùy loại actuator.

Nhờ cơ chế vận hành tự động, van giúp nâng cao hiệu quả sản xuất và giảm thiểu rủi ro trong quá trình vận hành hệ thống.

Ưu điểm nổi bật của van bướm inox khí nén DN150

• Vận hành hoàn toàn tự động.
• Đóng mở nhanh, tiết kiệm thời gian vận hành.
• Chống ăn mòn tốt trong môi trường hóa chất.
• Độ kín cao, hạn chế rò rỉ lưu chất.
• Trọng lượng nhẹ hơn nhiều so với van cổng cùng kích thước.
• Dễ dàng tích hợp PLC, tủ điều khiển và hệ thống SCADA.
• Chi phí đầu tư thấp hơn nhiều dòng van tự động khác cùng kích cỡ.

Hướng dẫn lắp đặt van bướm inox điều khiển khí nén DN150

Bước 1: Kiểm tra thiết bị

• Kiểm tra kích thước DN150 phù hợp với đường ống Phi 168mm.
• Kiểm tra tình trạng thân van, gioăng và bộ truyền động khí nén.
• Đảm bảo tiêu chuẩn mặt bích tương thích với hệ thống.

Bước 2: Vệ sinh đường ống

• Loại bỏ cặn bẩn, xỉ hàn và dị vật bên trong đường ống.
• Làm sạch bề mặt mặt bích trước khi lắp đặt.

Bước 3: Định vị van

• Đặt van vào giữa hai mặt bích.
• Mở đĩa van khoảng 10°–15° trước khi siết bulong.
• Căn chỉnh đồng tâm giữa van và đường ống.

Bước 4: Siết bulong

• Lắp đầy đủ bulong trước khi siết chặt.
• Siết theo hình sao hoặc đối xứng để tránh lệch tâm.

Bước 5: Kết nối khí nén

• Đấu nối nguồn khí nén đúng sơ đồ kỹ thuật.
• Kiểm tra các đầu nối để tránh rò rỉ khí.

Bước 6: Chạy thử

• Cấp khí nén và kiểm tra hành trình đóng mở.
• Kiểm tra độ kín tại mặt bích và các đầu nối khí trước khi vận hành chính thức.

Bảng so sánh các thương hiệu Van bướm inox điều khiển khí nén

Ứng dụng thực tế

Van bướm inox điều khiển khí nén DN150 được sử dụng rộng rãi trong:

• Hệ thống cấp thoát nước công nghiệp.
• Nhà máy thực phẩm và đồ uống.
• Nhà máy bia, sữa và nước giải khát.
• Hệ thống xử lý nước thải.
• Nhà máy hóa chất.
• Nhà máy dược phẩm.
• Hệ thống khí nén và hơi nóng.
• Các dây chuyền sản xuất tự động hóa.

Địa chỉ cung cấp van bướm inox điều khiển khí nén DN150

Công Ty Cổ Phần Vật Tư Thiết Bị DTA Việt Nam chuyên cung cấp van bướm inox điều khiển khí nén DN150 chính hãng, đầy đủ vật liệu inox 304 cùng các bộ điều khiển khí nén KST, Kosaplus, Haitima, EM Flow và IPLS.

Cam kết:

• Hàng nhập khẩu chính hãng.
• Đầy đủ CO, CQ.
• Giao hàng toàn quốc.
• Hỗ trợ kỹ thuật lắp đặt và vận hành.
• Giá tốt cho dự án và đại lý.
• Bảo hành theo tiêu chuẩn nhà sản xuất.
