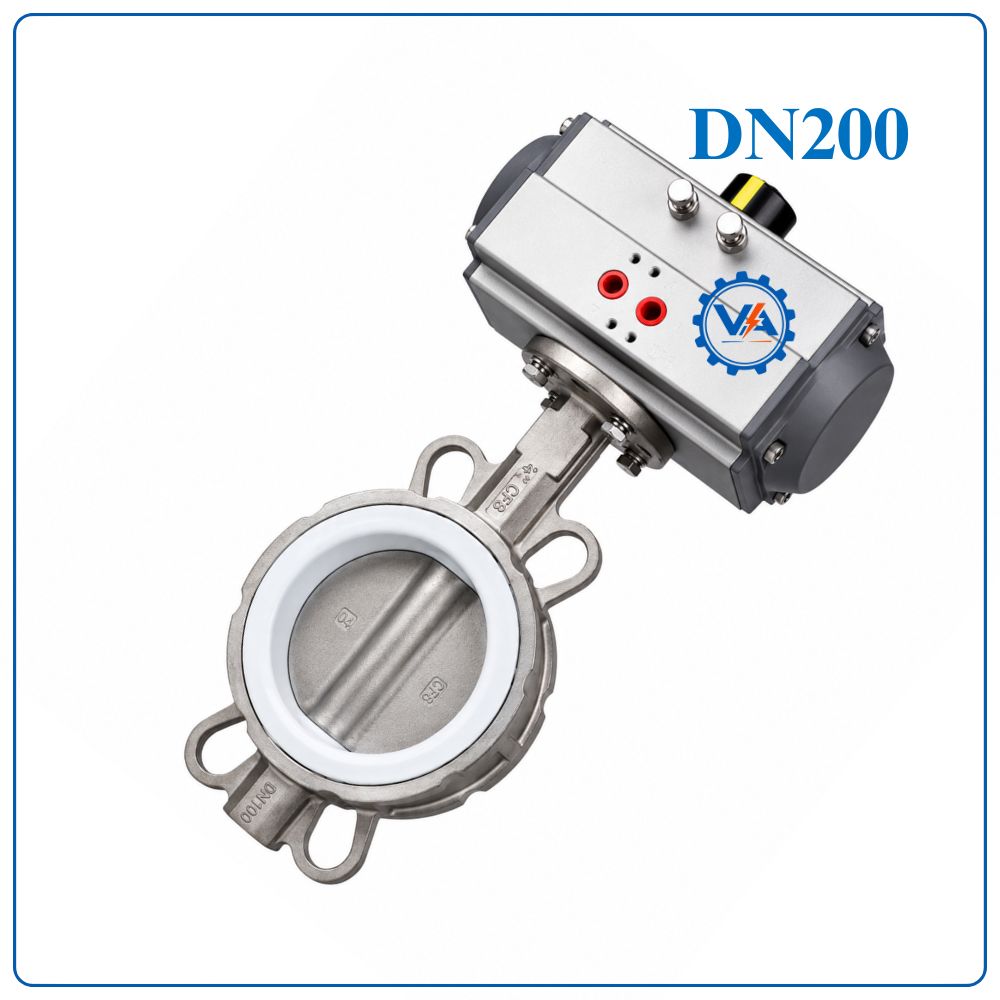

Van bướm inox điều khiển khí nén DN200

Van bướm inox điều khiển khí nén DN200 là gì?

Van bướm inox điều khiển khí nén DN200 là dòng van tự động chuyên dùng cho các hệ thống đường ống có lưu lượng lớn. Thiết bị sử dụng bộ truyền động khí nén để điều khiển cánh van đóng mở nhanh chóng, giúp kiểm soát dòng chảy hiệu quả mà không cần thao tác thủ công.

Với thân và đĩa van được chế tạo từ inox 304, sản phẩm có khả năng chống ăn mòn tốt, phù hợp với môi trường nước sạch, nước thải, hóa chất loãng, thực phẩm và khí nén công nghiệp.

Thông số kỹ thuật van bướm inox điều khiển khí nén DN200

Cấu tạo van bướm inox điều khiển khí nén DN200

Thân van inox 304

Khác với các dòng van thân gang thông dụng, van DN200 inox khí nén được chế tạo hoàn toàn từ inox 304, mang lại khả năng chống gỉ sét và chịu hóa chất tốt hơn. Thân van được gia công chắc chắn, phù hợp với các hệ thống yêu cầu độ sạch cao và vận hành liên tục.

Đĩa van và trục van

Đĩa van inox 304 được liên kết trực tiếp với trục van. Khi nhận lực từ bộ truyền động khí nén, đĩa van sẽ xoay từ 0° đến 90° để thực hiện chức năng đóng hoặc mở dòng lưu chất.

Bộ truyền động khí nén

Bộ actuator được chế tạo từ hợp kim nhôm cao cấp, đạt tiêu chuẩn chống bụi và chống nước IP67. Thiết bị có thể lựa chọn dạng tác động đơn hoặc tác động kép tùy theo yêu cầu vận hành của hệ thống.

Nguyên lý hoạt động

Van hoạt động dựa trên áp lực khí nén cấp vào actuator. Khi có tín hiệu điều khiển, khí nén tác động lên piston tạo mô-men xoắn làm quay trục van. Cánh van sẽ xoay 90° để chuyển đổi giữa trạng thái đóng và mở.

Đối với actuator tác động kép, khí nén thực hiện cả quá trình đóng và mở van. Trong khi đó, actuator tác động đơn sử dụng lò xo hồi vị để đưa van trở về trạng thái ban đầu khi mất nguồn khí.

Ưu điểm nổi bật của van bướm inox điều khiển khí nén DN200

• Thân inox 304 chống oxy hóa và ăn mòn hiệu quả.
• Đóng mở nhanh chỉ trong vài giây.
• Độ kín cao nhờ gioăng EPDM hoặc PTFE.
• Vận hành hoàn toàn tự động.
• Giảm chi phí nhân công và thời gian vận hành.
• Tương thích với hệ thống PLC và SCADA.
• Kích thước gọn hơn nhiều so với van cổng cùng cỡ DN200.
• Phù hợp cho các dây chuyền sản xuất tự động hóa hiện đại.

Hướng dẫn lắp đặt van bướm inox điều khiển khí nén DN200

Bước 1: Kiểm tra sản phẩm

• Đảm bảo van đúng kích thước DN200 tương ứng đường ống Phi 219mm.
• Kiểm tra tình trạng gioăng, đĩa van và actuator.
• Xác nhận tiêu chuẩn mặt bích phù hợp với hệ thống.

Bước 2: Chuẩn bị đường ống

• Vệ sinh sạch bụi bẩn, cặn hàn và dị vật bên trong đường ống.
• Kiểm tra độ đồng tâm của hai mặt bích.

Bước 3: Định vị van

• Đặt van vào giữa hai mặt bích.
• Mở cánh van khoảng 15° để tránh va chạm khi siết bulong.
• Căn chỉnh chính xác tâm van với tâm đường ống.

Bước 4: Cố định van

• Lắp đầy đủ bulong trước khi siết chặt.
• Siết theo thứ tự đối xứng nhằm đảm bảo lực ép đều trên toàn bộ mặt bích.

Bước 5: Kết nối khí nén

• Đấu nối nguồn khí nén từ 4 – 8 bar.
• Lắp van điện từ và công tắc giám sát nếu hệ thống yêu cầu điều khiển tự động.

Bước 6: Vận hành thử

• Kiểm tra hành trình đóng mở.
• Kiểm tra độ kín tại các vị trí kết nối.
• Đưa hệ thống vào vận hành khi các thông số đạt yêu cầu.

Bảng so sánh các thương hiệu Van bướm inox điều khiển khí nén

Ứng dụng van bướm inox điều khiển khí nén DN200

Nhờ kích thước lớn và khả năng vận hành tự động, van DN200 được sử dụng phổ biến trong:

• Hệ thống cấp nước sạch đô thị.
• Nhà máy xử lý nước thải công nghiệp.
• Dây chuyền sản xuất thực phẩm và đồ uống.
• Nhà máy bia, sữa, nước giải khát.
• Hệ thống hóa chất và dung môi công nghiệp.
• Hệ thống khí nén trung tâm.
• Nhà máy giấy, dệt nhuộm.
• Các dự án tự động hóa quy mô lớn.

Địa chỉ cung cấp van bướm inox điều khiển khí nén DN200

Công Ty Cổ Phần Vật Tư Thiết Bị DTA Việt Nam chuyên cung cấp van bướm inox điều khiển khí nén DN200 chính hãng với đầy đủ tùy chọn kết nối Wafer, Lug và mặt bích. Sản phẩm được nhập khẩu đồng bộ, đáp ứng các tiêu chuẩn công nghiệp và dự án yêu cầu chất lượng cao.

Cam kết:

• Hàng nhập khẩu chính hãng.
• Thân van inox 304 chất lượng cao.
• Đầy đủ CO, CQ.
• Hỗ trợ kỹ thuật và lắp đặt tận nơi.
• Giao hàng nhanh toàn quốc.
